近期深夜福利AV儀器維修中心接修到客戶一台泰克TDS5052示波器，報修故障為: 加電開機風扇轉屏幕無任何顯示，隨即按照客戶要求第一時間安排工程師進行檢測，接下來將為大家分享本台儀器維修過程。

一、描述故障檢測：

開機檢測發現故障與客戶描述一致，下一步安排維修工程師進行檢測。

二、故障分析：

這台示波器接入市電按下開關沒有任何反應，風扇轉速特別快，故障一般為主板損壞。

三、拆機檢測：

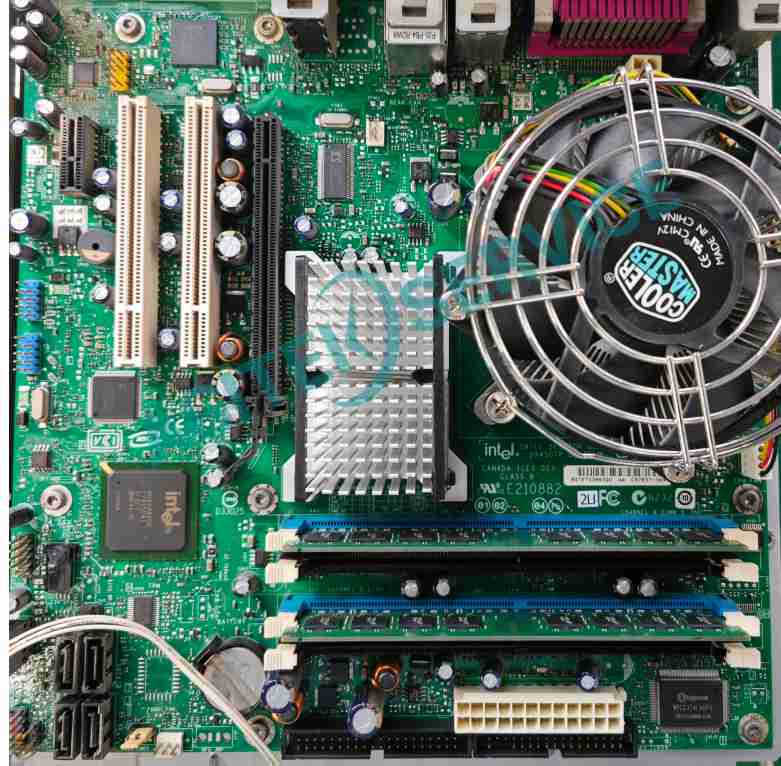

拆開後外殼螺絲、拆開後內殼螺絲、拆出主板。

四、故障維修：

更換主板失效芯片後加電測試示波器主板可以啟動，下麵裝機測試。

五、質檢：

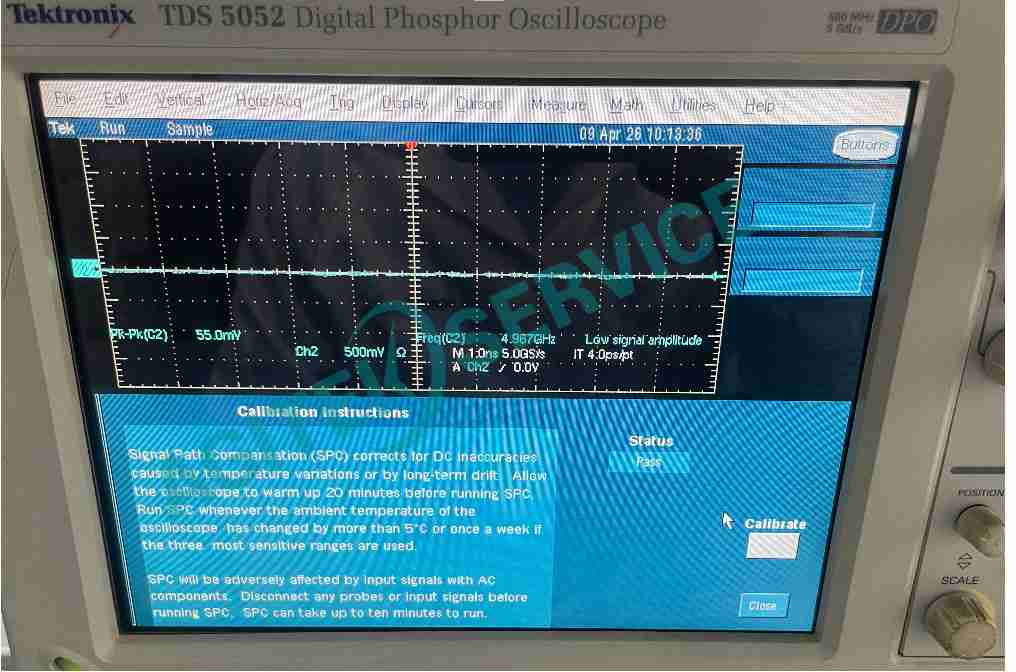

下麵將對示波器進行長時間烤機觀察故障是否會再次出現。烤機完成後維修工程師將儀器送到質檢部門部門進行全方麵檢測，確認指標正常後返回給客戶。

六、泰克TDS5052示波器常見故障：

1. 開機 / 電源類故障

現象： 開機無任何反應，指示燈不亮；或者反複重啟、無法正常啟動；啟動後卡在 Windows 界麵，進不去示波器軟件。

可能原因： 內部電源板老化或損壞、保險絲熔斷、主板供電電路故障；也可能是 Windows 係統文件或示波器應用程序文件損壞。

2. 顯示異常

現象： 屏幕完全無顯示；出現花屏、白屏或條紋；屏幕亮度極低，內容隱約可見；界麵顯示正常但看不到波形。

可能原因： 輝度旋鈕調得過低（可先檢查）；屏幕排線鬆動或損壞；液晶麵板老化或背光電路故障；無波形時可能是疊加顯示芯片（如 C&T 69000）或其供電、連接電路有問題，但采集硬件仍可能正常工作。

3. 操作失靈

現象： 某些按鍵或旋鈕調節無效，或者調節時數值跳動亂跳；觸摸屏沒反應或觸控不準。

可能原因： 按鍵/旋鈕觸點磨損或氧化導致接觸不良；麵板與主板的連接排線鬆動或損壞；觸摸屏本身故障，需要重新校準或更換。

4. 通道 / 信號故障

現象： 某一個或兩個通道完全無波形；波形嚴重失真，測量值偏差很大；通道自檢失敗，儀器報錯。

可能原因： 探頭或 BNC 接口損壞；輸入信號過壓導致前端放大器或采集芯片燒壞；BNC 接頭與主板脫焊；采集板與主板之間的連接器接觸不良（可嚐試清潔後重新插拔）。

5. 校準 / 係統類故障

現象： SPC 校準總是失敗；係統提示“Calibration data lost”或校準數據丟失；係統死機、應用程序頻繁崩潰。

可能原因： 主板或采集板硬件損壞；存儲校準數據的 EEPROM 芯片損壞或數據丟失；Windows 操作係統不穩定或軟件衝突（注意：不應啟用屏幕保護程序）。

七、泰克TDS5052示波器使用注意事項：

1. 用電安全

務必使用示波器原裝電源線。

正確的開關機順序：開機時先接電源線再按開機鍵；關機時先按關機鍵待係統完全關閉後再拔電源線。

禁止在未關機的情況下直接拔掉電源線，否則可能損壞硬件或導致係統數據丟失。

如果電網中經常有大功率設備啟停，建議提前關閉示波器並拔掉電源插頭。

2. 信號接入與通道保護

測試前先估算信號幅度，選擇合適的探頭衰減倍數，切勿超過通道最大輸入電壓（注意：50Ω 阻抗下允許的輸入幅度遠低於 1MΩ 阻抗）。

連接順序：先接好探頭和示波器，再通入信號；完成後先斷開信號，再取下探頭。

嚴禁用手直接觸碰 BNC 接口的中心導體，以防靜電損傷敏感器件。

3. 係統與軟件維護

禁用屏幕保護程序：切勿在示波器上啟用屏幕保護，它會與顯示驅動衝突，可能導致顯示異常或死機。

定期清理 Windows 係統垃圾，備份重要數據，避免誤操作破壞係統文件。

定期運行 SPC（信號路徑補償）校準以保證測量精度，但校準前需讓機器預熱至少 20 分鍾。強烈建議提前備份校準數據，防止數據丟失導致儀器精度下降。

4. 環境與日常保養

在幹燥、通風、無塵、無強電磁幹擾的環境中使用。

定期清理儀器外殼、屏幕、通風口以及接口觸點，防止灰塵積聚引起散熱不良或接觸不良。

操作旋鈕和按鍵時動作輕柔，避免暴力按壓造成機械損壞。

本台泰克TDS5052示波器“加電開機風扇轉但屏幕無顯示”的故障，經檢測確認為主板關鍵芯片損壞所致。維修工程師通過更換失效芯片後，示波器能夠正常啟動，顯示、按鍵、通道各項功能恢複，並經長時間烤機與質檢部門全麵檢測，設備指標均達到出廠標準，成功修複。

值得注意的是，TDS5052係列示波器已停產多年，內部主板及電源等部件老化是常見誘因，尤其長期在高溫、多塵或供電不穩的環境中使用，會顯著加速元器件失效。建議用戶在日常工作中嚴格遵循本文第七條所列的使用注意事項，如保證正確開關機順序、避免信號過壓、禁用屏幕保護程序等，可有效延長儀器使用壽命。

若您的示波器出現類似故障，或遇到其他無法自行排查的異常現象（如反複重啟、通道無波形、校準失敗等），切勿盲目拆機或更換不明來源的板卡，以免造成二次損壞。最穩妥的做法是聯係具備原廠備件與維修能力的專業機構。深夜福利AV測試科技提供免費技術支持和免費故障檢測服務，聯係電話/微信：18682985902（同微信），可隨時谘詢或安排送修檢測，確保設備恢複後的精度與可靠性。
