近日有客戶送修一台泰克THDP0200探頭，客戶描述儀器無法測試信號波形，在收到儀器後對儀器進行檢測，故障與描述一致，無法測試信號。

一、儀器故障：

探頭無法測試信號波形。

二、儀器外觀：正常

三、檢測維修：

探頭無法測試信號，首先對探頭接入一個小信號，逐步利用示波器進行觀察，查看信號的衰減，逐步檢測，最終確定儀器的故障點在測量前端的控製部分。

四、維修措施：

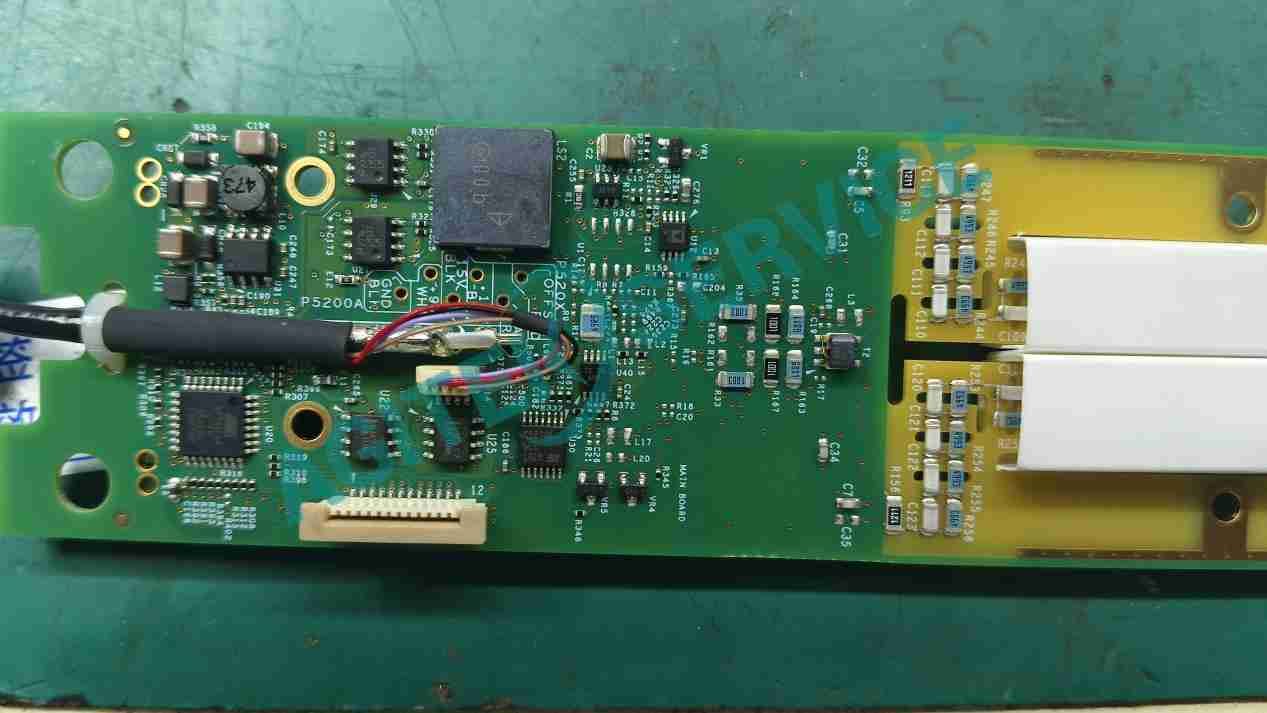

對儀器測量前端的控製部分進行檢測，找到準確的故障點，更換損壞的器件，檢測儀器。

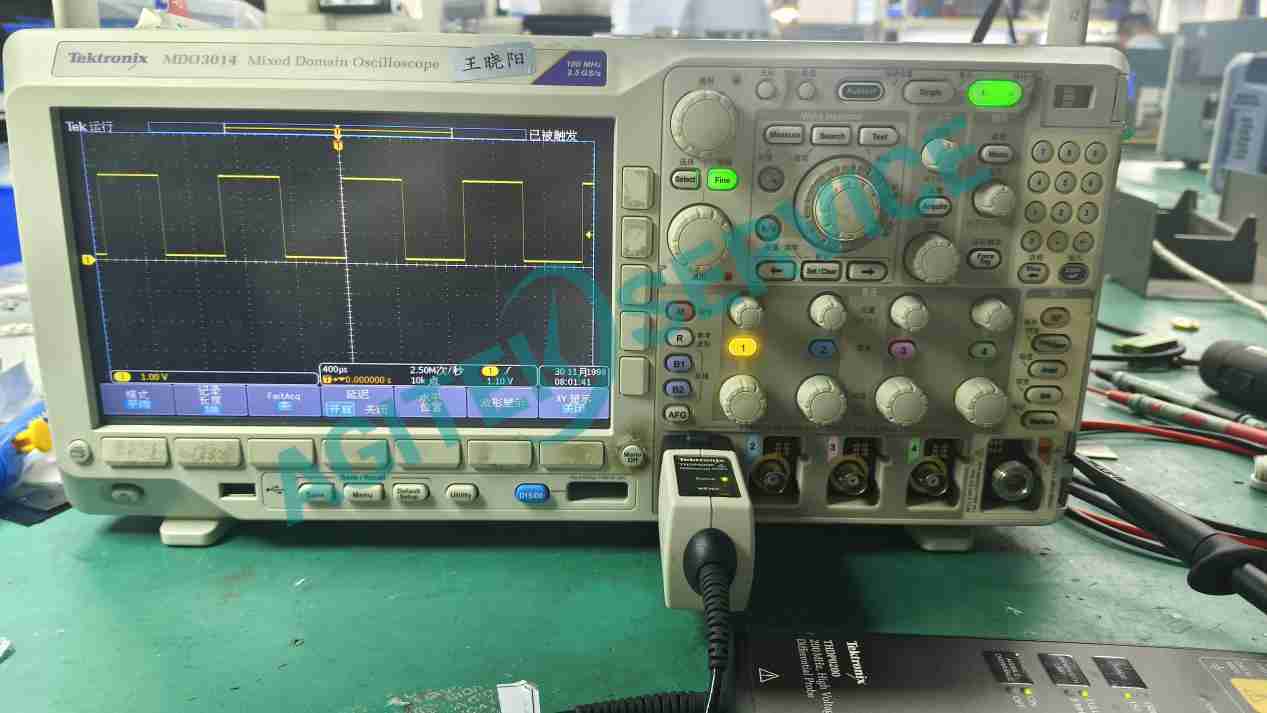

五、性能測試：

儀器測試信號功能正常。

六、泰克THDP0200探頭常見故障：

1. 硬件連接與物理損壞

接口鬆動或接觸不良：探頭與示波器的BNC接口連接不緊密，會導致信號傳輸不穩定或完全無信號。

連接線損壞：長期彎折可能導致線纜內部斷裂或外皮破損，影響信號傳輸。

外殼破裂或連接器損壞：外力撞擊可能導致探頭外殼破裂或BNC接口變形、損壞。

金屬接觸點氧化：端子長期暴露在潮濕或腐蝕性環境中，可能導致氧化，增大接觸電阻，影響測量精度。

2. 電氣與內部元件故障

探頭連線短路或斷路：內部線路因老化或使用不當而斷裂或接觸不良，導致信號異常或無輸出。

電容損壞：高壓環境下，探頭內部的電容可能因過壓或老化而失效，導致信號失真或無法測量。

電路板故障：探頭內部的電路板元件（如電阻、電容、放大器）損壞或存在焊接不良，會引發測量誤差或探頭無法正常工作。

單片機等核心芯片失效：這類芯片的損壞，例如“單片機芯片供電腳對地短路”，是導致“輸入超載”等報錯的一個常見原因。

3. 軟件與係統交互故障

驅動程序與軟件配置錯誤：測試設備的驅動程序未正確安裝，或軟件配置（如采樣率、觸發設置）不正確，可能導致探頭無法被識別或無法正常工作。

固件兼容性問題：如果示波器不能完整顯示探頭的控製菜單，或頻繁出現功能異常，可能是示波器固件版本過舊，需要升級以兼容探頭。

4. 使用不當引發的問題

接地不良：探頭接地不良會導致共模幹擾增大，直接影響差分信號的測量精度。

超出額定範圍：測量超過探頭額定電壓的信號，可能導致內部絕緣層擊穿，造成永久性損壞。

高壓電弧：在高壓環境下，如果探頭端子間距離過近，可能產生電弧，燒毀探頭或導致測量異常。

校準失效或未校準：未經正確校準或校準數據失效，是導致測量結果不準確的常見原因。

七、泰克THDP0200探頭使用注意事項：

1. 操作前準備

匹配帶寬與量程：根據被測信號的電壓範圍和頻率特性，選擇合適的探頭帶寬和最大測量電壓檔位，以確保測量準確性和安全。

檢查探頭與線纜：在每次使用前，務必檢查探頭外殼、連接線纜、BNC接口和測試夾是否完好。若發現磨損指示器（即線纜內層顏色顯現）可見，應立即停止使用並尋求專業維修。

2. 連接與測試規範

安全連接順序：為避免電擊或損壞探頭，連接電壓源前，應先將測試引線連接到探頭附件上，再將探頭連接到電壓源。

確保正確接地：將探頭的接地端（通常是鱷魚夾）連接到被測設備的接地端，確保探頭和示波器的接地良好。

高壓時的身體防護：當探頭連接到高壓時，手應放在保護環（把手）後麵，身體和手要與高壓部分保持安全距離。

避免接觸帶電電路：探頭體和輸出電纜應遠離被測電路，尤其不要直接接觸，以防止電擊。

選擇合適的檔位：

測量低於150V的信號時，使用150V檔位以獲得更高分辨率和更低噪聲。

若探頭上的超量程指示燈（OVERRANGE）亮起或閃爍，應立即切換到更高的檔位（如1500V），因為此時的輸出信號可能已經不準確了。

3. 使用後維護與存放

定期執行偏置零位調整 (AutoZero)：為保證測量精度，建議在每次測量前或探頭使用環境發生變化時進行 AutoZero 操作。這個過程通常是將探頭輸入短接，按下 帶寬限製(BANDWIDTH LIMIT) 和 量程(RANGE) 按鈕，直到 OVERRANGE LED 閃爍，探頭會自動將零位校準歸零。

正確清潔探頭：清潔探頭時，應使用幹燥的無絨布或軟毛刷。對於頑固汙漬，可使用浸潤了75%異丙醇溶液的布或棉簽輕輕擦拭。嚴禁使用噴霧、液體溶劑或研磨劑，並避免任何液體進入探頭內部。

嚴禁私自拆解：THDP0200 探頭內部沒有用戶可維修的部件。特別是序列號C019999及以下的舊款探頭，用戶僅能執行 AutoZero 和偏置調節。

本台泰克THDP0200探頭“無法測試信號波形”的故障，經檢測定位到測量前端的控製部分存在元件失效。維修工程師通過更換損壞器件後，探頭功能恢複正常，經性能測試驗證，信號測量準確可靠。

THDP0200作為高壓差分探頭，內部電路精密且工作環境嚴苛，前端控製部分的故障往往是導致“無信號”“信號跳變”等異常的直接原因。為避免類似問題反複出現，建議用戶在日常使用中嚴格遵循本文第七條所列的使用注意事項，尤其是每次使用前檢查線纜是否完好、測量時選擇合適的電壓檔位、定期執行 AutoZero 偏置零位調整，並嚴禁私自拆解探頭。

若您的THDP0200探頭出現無法測試信號、超量程誤報、輸出噪聲大或測量偏差明顯等異常情況，切勿繼續使用或自行拆修，以免造成高壓擊穿或二次損壞。最穩妥的做法是聯係具備專業能力的維修機構進行檢測。深夜福利AV測試科技提供免費技術支持和免費故障檢測服務，聯係電話/微信：18682985902（同微信），可隨時谘詢或安排送修檢測，確保探頭恢複最佳性能與安全性。
