是德脈衝發生器產品線很長，從幾百兆赫茲的通用脈衝源，到幾十G采樣率的高速任意波形發生器，跨度極大。不同係列的硬件架構差異很大——老款8110A係列用的是分立元件+定製ASIC，M8190A/M8195A這類高端AWG則是基於AXIe模塊化平台。維修時如果沒有對應的平台知識和備件，很容易誤判或修不好。如果你手頭的設備出現不開機、無輸出、輸出幅度超差、顯示異常、按鍵失靈、無法聯機等問題，深夜福利AV可以修。

一、深夜福利AV能修的型號（全係列覆蓋）

是德脈衝發生器按產品代際和定位，大致可以分為以下幾類：

當前主流在產型號（M係列AXIe模塊化平台）：

M8195A：65 GSa/s采樣率、25 GHz模擬帶寬、8位垂直分辨率，單模塊最多4通道

M8190A：14位分辨率時8 GSa/s、12位分辨率時12 GSa/s，雙通道

M8196A、M8192A

81100係列高性能脈衝/函數發生器：

81160A：330 MHz脈衝、500 MHz正弦、2.5 GSa/s采樣率、14位垂直分辨率

81150A：120 MHz脈衝/240 MHz正弦

81133A、81134A：3.35 GHz脈衝碼型發生器，單通道（81133A）或雙通道（81134A）

81110A、81130A

已停產的老款型號（仍可維修）：

8110A、8111A、8112A、8114A、8115A、8118A

8130A、8131A、8133A

8160A、8161A、8165A、8170A、8175A

8000係列（8002A、8003A、8004A、8005A、8005B、8006A、8007B、8008A等）

8010-8018係列

8057A、8080-8093係列

1900係列（1900A、1901A、1905A、1906A、1908A、1909A、1910A、1915A、1916A、1917A、1920A、1921A、1922A、1925A、1927A、1928A、1930A、1934A）

211B、214A、214B、221A、222A

70330A、70332A

E1440AX、E4840A、E4842A、E4843A

N2102B、N4970A、N4971A、N4972A、N4973A、N4974A、N4975A

以上型號隻要硬件沒有嚴重物理損毀（如PCB斷裂、ASIC燒穿），基本都可以修複。

二、各係列定位與常見故障特點

不同係列的硬件架構差異，決定了它們的故障高發區也不一樣：

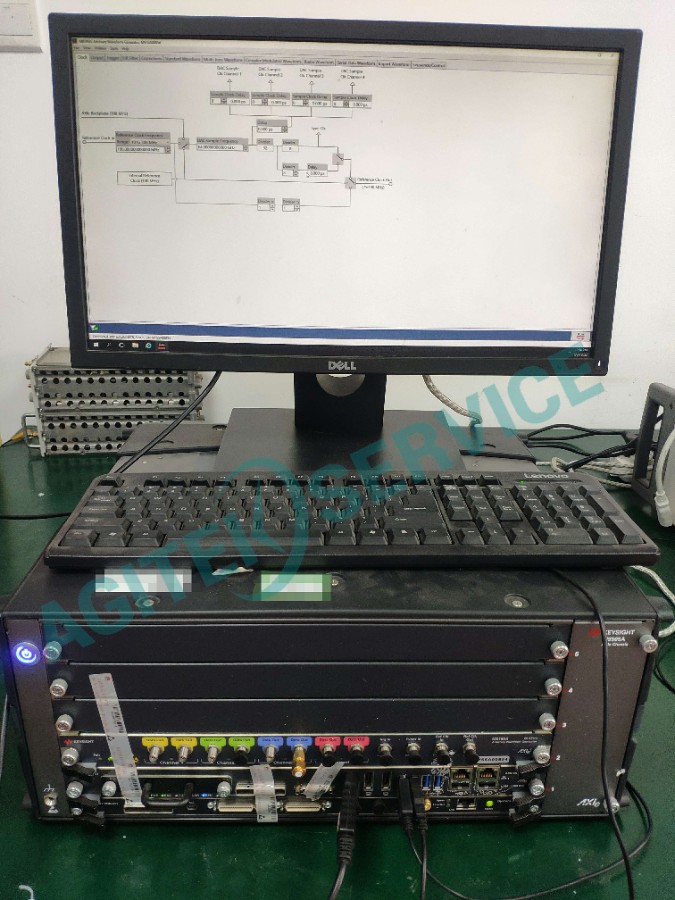

M8195A/M8190A（AXIe模塊化平台）

這兩款的定位不同，不是替代關係。M8195A主打高采樣率和高帶寬（65GSa/s、25GHz帶寬），適合光通信、寬帶雷達、衛星通信等需要超寬帶信號的場景。M8190A主打高信號質量（14位分辨率、低失真），適合對信號保真度要求極高的精密測試。

常見故障：模塊識別失敗、通道無輸出、輸出幅度異常、時鍾失鎖。這類模塊化設備的故障點可能在模塊本身，也可能在AXIe背板或時鍾分配板，需要逐級排查。

81160A/81150A（多功能脈衝函數發生器）

這兩款是集成度很高的台式儀器，集脈衝發生、函數發生、任意波形、噪聲發生功能於一體。81160A是81150A的高配版，脈衝頻率從120MHz提升到330MHz。

常見故障：開機黑屏、按鍵/旋鈕失靈、輸出通道無信號、自檢報錯。一體式設計意味著主板集成度高，維修時對電路圖依賴較大。

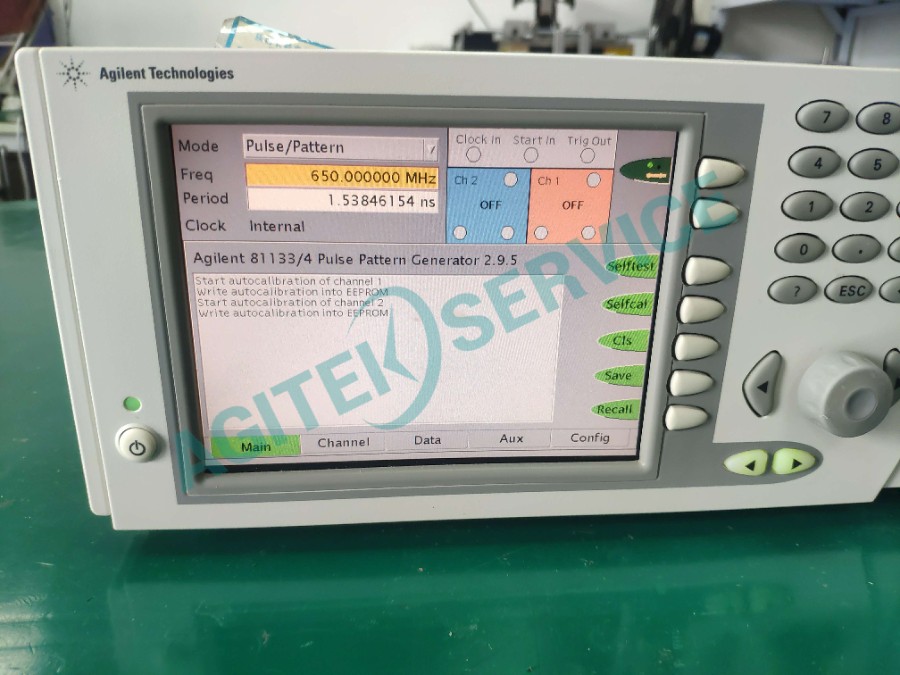

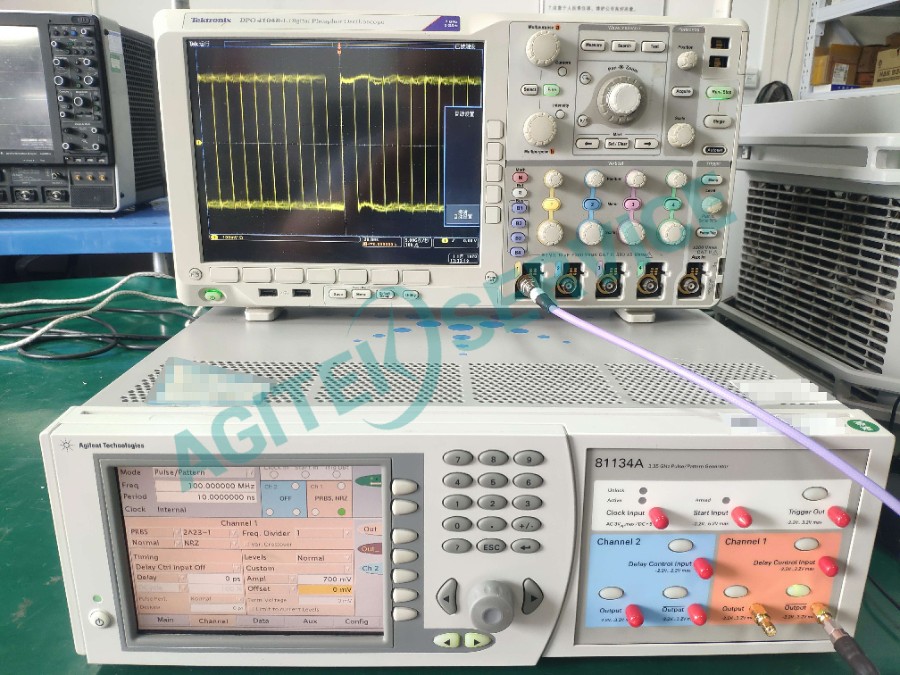

81133A/81134A（高速脈衝碼型發生器）

頻率範圍15MHz到3.35GHz，支持脈衝、碼型、PRBS等多種信號輸出。81133A是單通道，81134A是雙通道。主要用於高速數字和混合信號測試中的時鍾、觸發及數據信號生成。

常見故障：輸出幅度超差、抖動過大、觸發不穩定、碼型輸出錯誤。

老款8000/8100/1900係列

這些設備年代較早，很多用的是分立元件和早期定製芯片。故障高發區主要是電源板電容老化、輸出級晶體管燒毀、前麵板按鍵膜老化、存儲介質（如軟驅、SRAM電池）失效。

三、常見故障類型與處理方式

1.不能開機

電源板損壞（市電浪湧或電容老化，老款設備尤其常見）

主板啟動電路異常

固件損壞（M係列模塊化設備偶爾出現）

2.無信號輸出或輸出幅度超差

輸出放大器損壞——通常因負載短路或信號反灌導致

DAC輸出級故障（M8190A/M8195A的DAC芯片是核心件）

衰減器或繼電器觸點氧化（老款設備）

3.顯示異常（花屏、黑屏）

背光驅動板損壞

顯示屏排線鬆動

視頻處理芯片故障

4.按鍵無反應、旋鈕無響應

按鍵膜老化、導電橡膠接觸不良

編碼器內部磨損（旋轉時數值隨機跳動）

前麵板控製板MCU故障

5.不認存儲介質、無法聯機

USB/GPIB/LAN接口芯片損壞

存儲卡接口電路故障

係統驅動丟失

6.其他問題

比如自檢報錯、觸發異常、時鍾失鎖、輸出抖動過大等，通常涉及時鍾分配、PLL或FPGA配置，需要配合診斷軟件做深層排查。

四、維修流程

接收與預檢：客戶寄來設備後，初步檢測，出具檢測報告，明確故障點、維修方案和費用。如果不修，不收檢測費。

維修與調試：客戶確認後安排維修。更換元器件均為原廠或等效替代件，性能一致。維修完成後，用標準信號源和頻譜儀/示波器做全功能驗證。

老化測試：連續通電72小時，檢驗穩定性和散熱情況。

出具維修報告：交付時附帶詳細維修記錄，包括更換零件清單、測試數據。

質保：維修部分提供3個月質保，同故障免費返修。

五、使用與維護建議

注意輸出端負載：脈衝發生器輸出級對負載短路很敏感，尤其是老款設備。連接被測設備前先確認輸入阻抗匹配，避免直接短路。

避免信號反灌：被測設備帶電時不要直接連接輸出端，可能造成輸出放大器燒毀。

定期清理散熱：811xx係列台式設備風扇進風口容易積灰，建議每年清理一次。

長期不用的設備定期加電：每個月至少加電半小時，防止電解電容老化。

M係列模塊注意防靜電：AXIe模塊的金手指和背板連接器對靜電敏感，插拔時做好靜電防護。

六、常見問題

問：81133A輸出幅度不夠，是哪裏壞了？

答：大概率是輸出放大器或衰減器損壞。81133A的輸出幅度範圍是50mVpp到2Vpp，如果某個量程下幅度明顯偏低，通常就是對應衰減網絡或放大管的問題。深夜福利AV可以更換對應元件並重新校準。

問：M8195A模塊識別失敗，是模塊壞了還是機箱壞了？

答：先把模塊換到另一個槽位試試。換槽後能識別，說明原槽位背板有問題；換槽後還是識別不了，基本就是模塊本身的問題。深夜福利AV檢測時也是這個思路，先定位再維修。

問：老款8110A開機後屏幕亮但沒輸出，能修嗎？

答：可以。8110A這類老設備輸出級通常是分立晶體管或早期混合模塊，深夜福利AV有對應的替代方案和測試條件。

如果需要郵寄維修，可聯係深夜福利AV的技術支持，提前溝通故障現象，深夜福利AV會給出詳細的送修指引。
