是德(Keysight)任意波形發生器維修
是德(Keysight)任意波形發生器維修

品牌： 是德(Keysight) 名稱：任意波形發生器維修 型號：全係列

概述： 是德任意波形發生器（AWG）用久了難免出點毛病——不開機、沒信號、屏幕花、按鍵失靈，碰上這些情況該怎麽處理？哪些型號能修？維修靠不靠譜？這篇文章就是幫你把這些事情捋清楚的。

是德(Keysight)任意波形發生器維修
是德(Keysight)任意波形發生器維修

品牌： 是德(Keysight)
名稱：任意波形發生器維修
型號：全係列

概述： 是德任意波形發生器（AWG）用久了難免出點毛病——不開機、沒信號、屏幕花、按鍵失靈，碰上這些情況該怎麽處理？哪些型號能修？維修靠不靠譜？這篇文章就是幫你把這些事情捋清楚的。

維修詳情

是德任意波形發生器用久了難免出點毛病——不開機、沒信號、屏幕花、按鍵失靈，碰上這些情況該怎麽處理？哪些型號能修？維修靠不靠譜？這篇文章就是幫你把這些事情捋清楚的。

33522B信號發生器故障圖

一、可維修的型號有哪些

是德任意波形發生器產品線比較寬，從高速采樣到模塊化方案都有覆蓋，深夜福利AV按係列整理了一下：

M8100 係列高速任意波形發生器

這個係列主打高采樣率和高帶寬，適合光通信、雷達、衛星通信等前沿領域。可維修型號包括：

M8195A、M8190A、M8199A、M8194A、M8196A、M8197A、M8192A

其中M8195A采樣率65GSa/s，內部DAC轉換模塊和輸出放大電路對維修精度要求比較高；M8190A主打高保真度，輸出衰減器和增益調節電路出問題的情況相對常見；M8194A提供120GSa/s采樣率和高達50GHz帶寬。

M9300 係列及PXI模塊化任意波形發生器

M9336A是M9300係列的代表型號。PXI係列還包括M3201A、M3202A、M3300A、M3302A等，這類模塊化儀器常用於搭建自動化測試係統，板卡間的同步和通訊故障是維修中比較常見的點。

USB 任意波形發生器

U2761A、U2331A、U2351A、U2352A、U2353A、U2354A、U2355A、U2356A。這類設備體積小、即插即用，但接口和供電部分相對脆弱。

已停產型號（原安捷倫）

81180B、81180A、M8195S、N8242A、N8241A、M9331A、M9330A。停產儀器配件不好找，維修更需要實打實的芯片級能力。

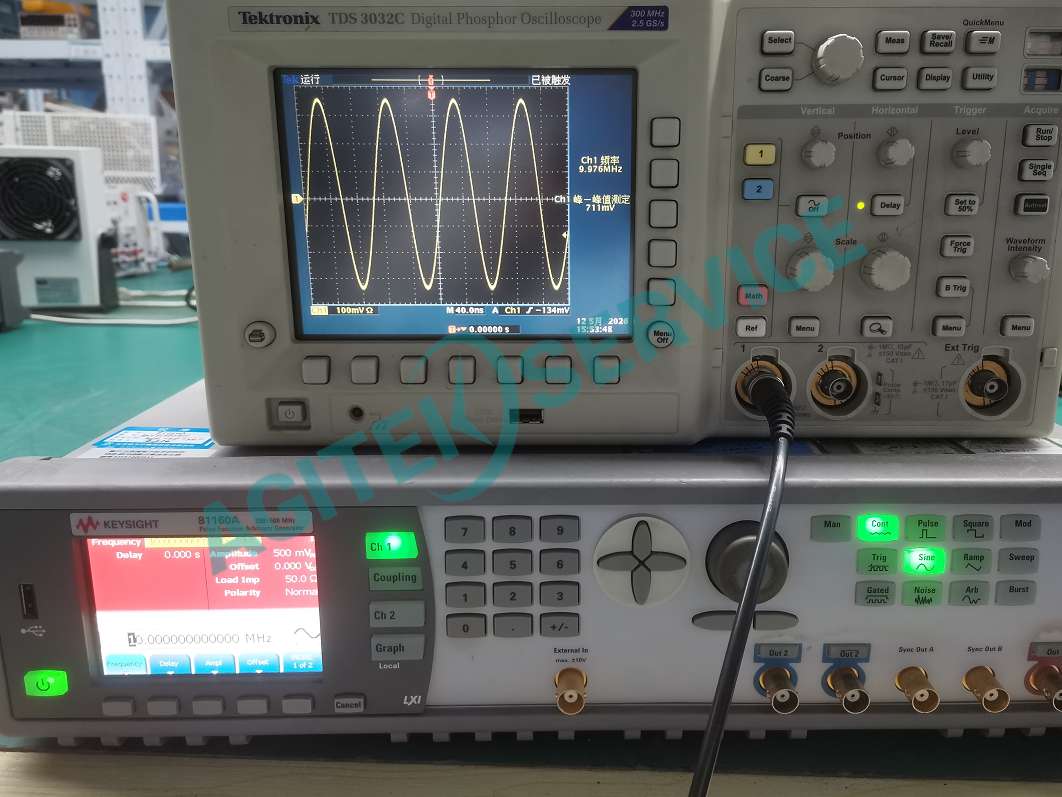

81160A脈衝信號發生器故障圖

二、常見故障類型

不管哪個型號，故障表現其實挺集中的：

不能開機：電源模塊壞、主板故障、內部短路都可能

輸出異常：沒信號、幅度不對、波形失真、帶寬不夠

顯示問題：花屏、黑屏

操控失靈：按鍵按了沒反應、旋鈕擰了沒動靜

連接故障：不認U盤、連不上電腦

觸發異常：觸發不了或者觸發不準

M8195A輸出波形畸變嚴重，通常是DAC轉換模塊或輸出放大電路的問題；M8190A輸出幅度偏高或偏低，多半是輸出衰減器或增益調節電路漂移；觸發功能失效可能是觸發電路元件壞了，也可能是閾值設置不對。

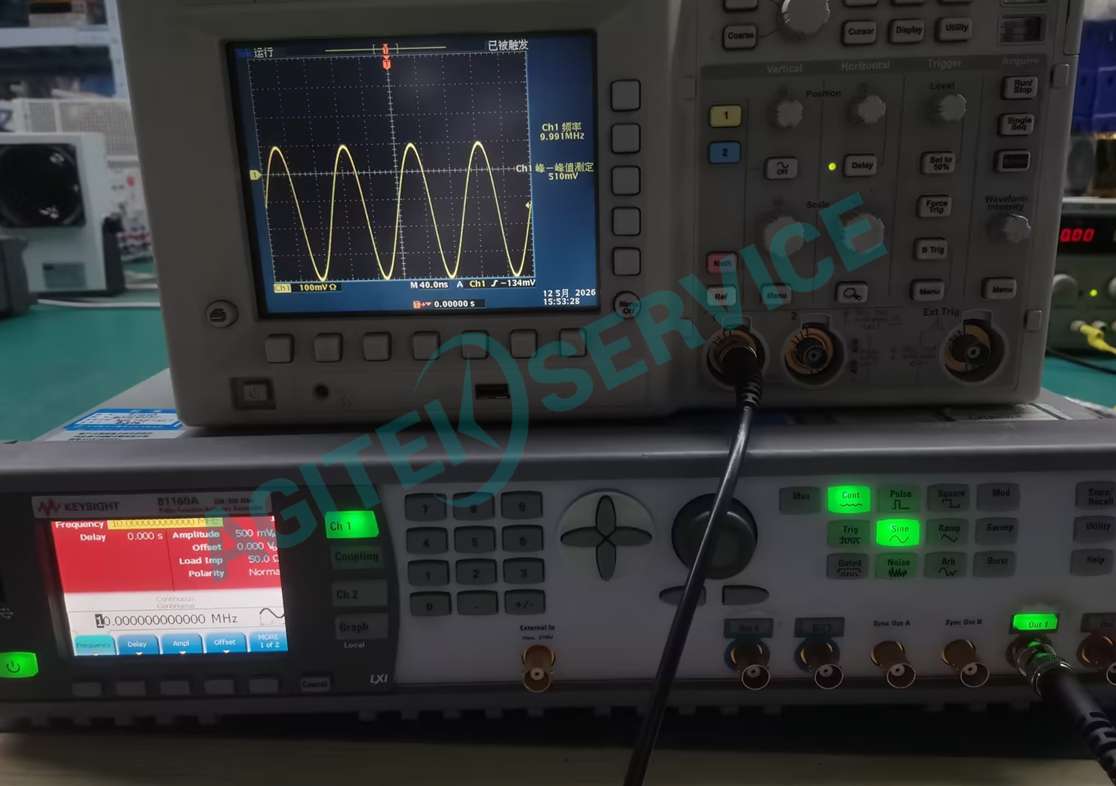

81160A脈衝信號發生器故障圖

三、維修靠什麽

維修這事，說到底看兩點：能不能修到芯片級別，有沒有足夠的經驗積累。

芯片級維修意味著不換整板、不換大模塊，而是精確定位到具體的元器件——哪個電容失效了、哪個運放參數漂了、哪顆DAC芯片壞了，找到問題點直接換。任意波形發生器內部數模轉換電路和高速采樣係統對維修技術要求較高，整板更換誰都做得了，芯片級才見真功夫。

十八年的維修經驗積累下來，哪些型號愛出什麽毛病、什麽故障大概率是哪個位置的問題，心裏基本有數。有同行遇到過33522B雙通道信號發生器2通道輸出設定200mV實際隻有20多毫伏的情況，順著信號路徑從輸出端往裏倒查，最後定位到末級放大段的一個關鍵器件失效——這種排查思路，靠的是大量實操案例喂出來的經驗。

另外兩個實實在在的服務：免費技術支持和免費故障檢測。儀器出問題先別急著送修，打個電話溝通一下，能自己解決的就省了折騰；真解決不了再寄過來檢測，確定問題在哪、能不能修、值不值得修，檢測這一步不收費。

維修完成後提供同故障三個月質保——同一個問題三個月內再犯，免費處理。

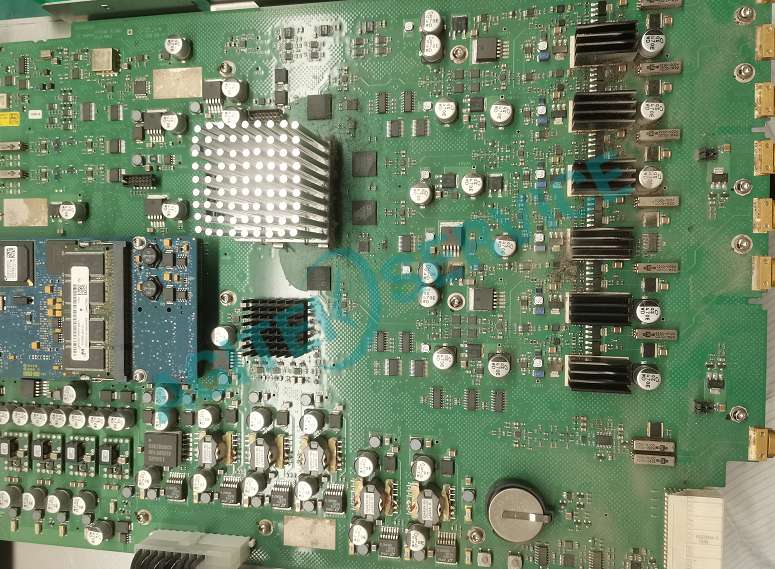

81160A脈衝信號發生器故障圖

四、簡單說兩句

是德任意波形發生器從M8100係列到USB係列、從在產型號到停產老機型，深夜福利AV都能修。不開機、沒信號、花屏、按鍵失靈這些常見故障基本都遇到過。芯片級維修加十八年經驗打底，免費檢測、免費技術支持，修完後同故障三個月質保。

儀器出問題了拿不準什麽情況，直接聯係，先溝通再決定怎麽處理。
