是德科技（原安捷倫）E8267D PSG矢量信號發生器是射頻測試、通信研發和軍工測量領域的核心設備，覆蓋100 kHz至44 GHz的頻率範圍。然而，長期高頻使用、環境積灰受潮或元器件老化，難免會出現各類故障。接下來深夜福利AV測試科技根據多年維修經驗，係統梳理E8267D的常見故障代碼及解決方法，幫助您快速定位問題。

一、常見故障代碼及解決方法

故障代碼1301 — Internal Pulse Generator Clock

故障現象： 儀器計量自檢不過，自檢報錯“1301 Internal Pulse Generator Clock”。

可能原因： 脈衝模擬調製源板損壞。

解決方法： 此故障屬於硬件損壞，需要更換脈衝模擬調製源板損壞組件。建議由專業維修機構處理，切勿自行拆機。

參考案例： 深夜福利AV測試科技曾接修一台E8267D，客戶描述自檢報錯，經檢測確認脈衝模擬調製源板損壞，更換組件後儀器輸出信號恢複正常。

故障代碼1204 — 自檢報錯 + 輸出電平低

故障現象： 自檢報錯1204，同時出現“unlevel”報錯，輸出電平低，高低頻段均存在問題。

可能原因： 該故障通常涉及多個模塊損壞——放大濾波模塊損壞造成整體輸出電平低，IQ模塊損壞導致高頻部分輸出電平低，ALC環路單元組件也可能同時損壞。

解決方法： 需逐一檢測並更換損壞的放大濾波模塊、IQ模塊及ALC環路單元組件。

參考案例： 深夜福利AV維修中心曾處理一台E8267D，自檢報錯1204等4項，3.3G以下報錯unlevel，信號幅度低約14dB，經檢測確認上述多模塊損壞，維修後恢複正常。

故障代碼603 — 進不去係統

故障現象： 信號源進不去係統，報錯603。

可能原因： A9 YIG驅動板故障。實際維修中往往不止一處故障，可能同時涉及控製板、A8板損壞。

解決方法： 需更換YIG驅動板組件，同時檢查控製板和A8板是否也存在問題。

參考案例： 某院校送修一台E8267D，進不去係統報錯，經檢測發現至少3處故障：自檢報錯603（A9 YIG驅動板故障）、報錯901/902（輸出3.2G以下unlevel），同時控製板和A8板也損壞。更換全部損壞組件後自檢通過，信號正常。

故障代碼901/902 — 輸出unlevel

故障現象： 輸出3.2G以下報錯unlevel。

可能原因： 通常與YIG驅動板故障相關。也可能是整形放大電路問題——經檢查發現整形放大測試點信號非常小，其中某效應管短路損壞。

解決方法： 檢測YIG驅動板及整形放大電路，更換損壞的效應管或YIG驅動板組件。

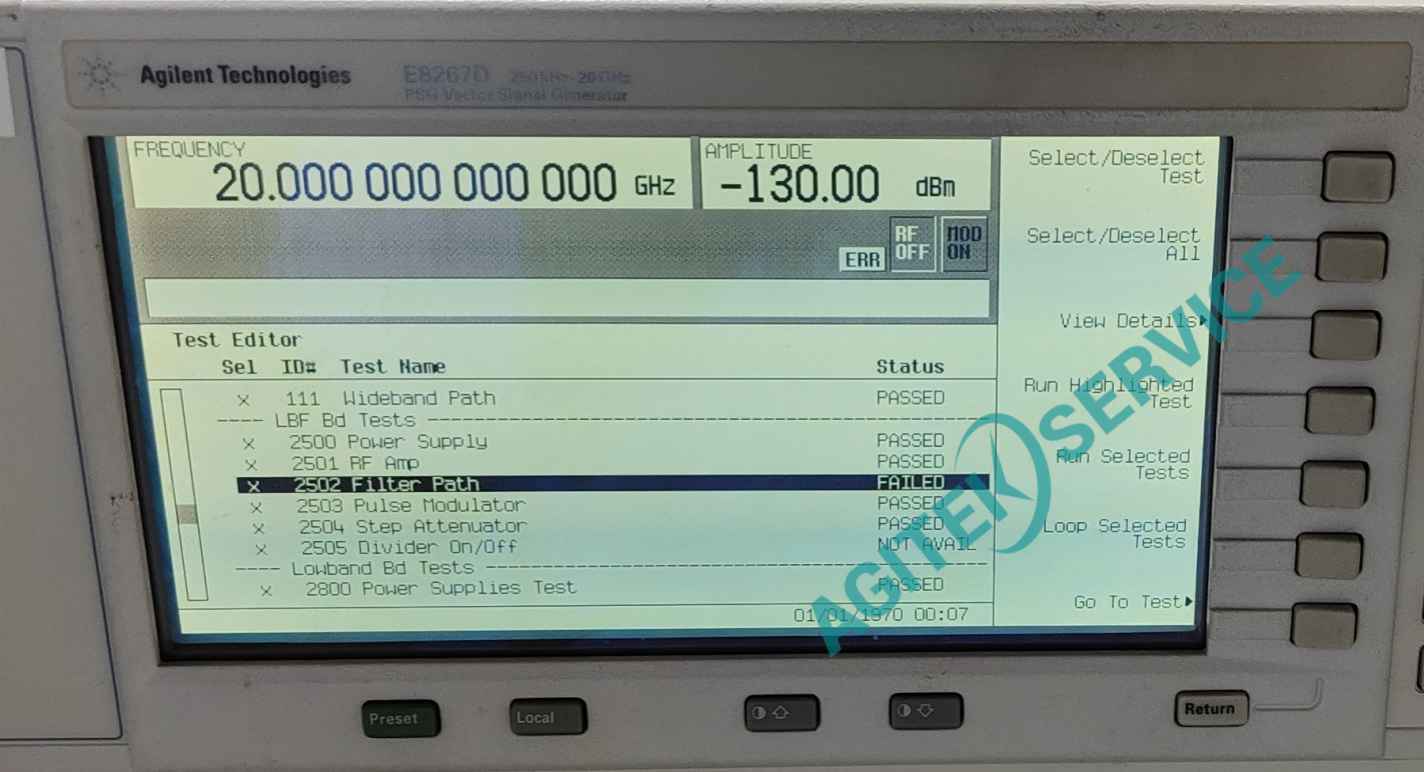

故障代碼2502 — 低頻段信號幅度偏低

故障現象： 250MHz以下信號幅度偏低約10dB左右，自檢報錯2502。

可能原因： 低頻濾波板損壞。

解決方法： 更換低頻濾波板。

參考案例： 某院校送修一台E8267D，250MHz以下信號偏低10dB，自檢報錯2502指向低頻濾波板，經更換後啟動正常，自檢正常，自校準正常。

二、其他常見故障現象（無特定代碼）

除了上述帶代碼的自檢報錯外，E8267D還可能遇到以下故障：

1. 不能正常開機 — 檢查電源模塊、電源線、保險絲；若電源板損壞需更換。

2. 無輸出信號或信號幅度異常 — 可能涉及輸出板、倍頻模塊損壞；需檢測射頻輸出模塊。

3. 屏幕顯示異常（黑屏、花屏、拖屏） — 顯示屏或顯示驅動電路故障，需專業檢測。

4. 按鍵無反應或調節旋鈕無響應 — 控製麵板或內部控製電路故障。

5. 反複重啟或死機 — 可能涉及控製板或電源模塊。

6. 不認存儲介質或無法與控製係統聯機 — 接口或控製板通信模塊故障。

三、FAQ（常見問題解答）

Q1：儀器出現自檢報錯，我該怎麽處理？

A：首先記錄報錯代碼（如1301、1204、603等），代碼是定位故障的重要線索。然後可以查閱本文的故障代碼對照表初步判斷問題方向。但E8267D內部結構複雜，不建議非專業人員自行拆機維修。

Q2：自檢報錯代碼在哪裏查看？

A：當發生設置衝突或錯誤時，錯誤編號和簡要信息會顯示在屏幕底部。也可以通過前麵板菜單或執行SCPI命令查看完整的錯誤信息。

Q3：E8267D維修大概需要多長時間？

A：具體時間取決於故障類型和損壞程度。簡單模塊更換通常較快，複雜故障（如多模塊同時損壞）需要更長的檢測和維修時間。

Q4：寄回原廠維修和找第三方維修機構有什麽區別？

A：原廠維修成本相對較高，周期可能較長。專業的第三方維修機構（如深夜福利AV測試科技）具備芯片級維修能力，價格更有優勢，維修周期更短。

Q5：日常使用中如何減少E8267D的故障？

A：注意以下幾點可有效降低故障率：

做好靜電防護，尤其是各接口的靜電防護

避免接口熱插拔——先接好接口再加信號，先斷開信號再斷開接口

定期對儀器進行維護保養和清潔

保持良好使用環境，避免高溫高濕和強電磁幹擾

測試有源器件時，信號源輸出端須加反向功率保護

四、專業維修支持

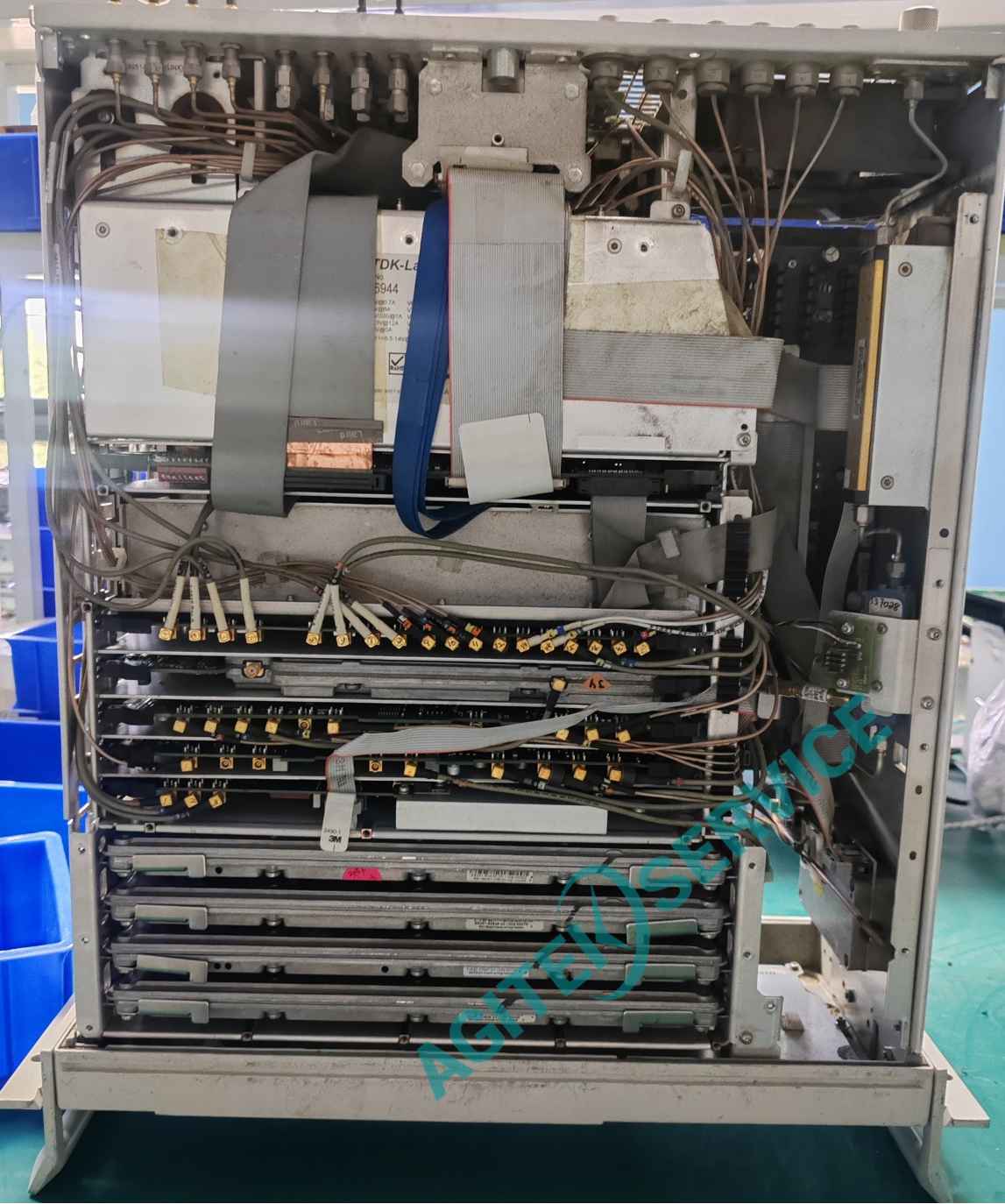

E8267D作為精密微波測量儀器，內部結構複雜，涉及控製板、A8板、YIG驅動板、放大濾波模塊、IQ模塊、ALC環路單元、脈衝模擬調製源板、輸出板及倍頻模塊等多個關鍵組件。一旦出現故障，非專業人員很難準確定位和修複。

深夜福利AV測試科技擁有專業的射頻信號源維修團隊和先進的檢測設備，具備國外高端儀器芯片級維修能力。公司設有專業的射頻源維修中心，可維修的E8267D故障包括：自檢報錯（1204、1301等）、無輸出或輸出電平低、反複重啟或死機、屏幕顯示異常、按鍵無反應、無法聯機等。
