在可編程直流電源的應用中，後麵板接口的正確連接往往是係統集成成功的關鍵。 艾德克斯（ITECH）IT6724C作為一款1500W寬範圍可編程直流電源，其後麵板集成了豐富的通信接口和功能端子。本文將為您詳細解析IT6724C後麵板各接口的功能與連接方法，助您充分發揮這台電源的潛力。

一、IT6724C電源簡介

艾德克斯IT6724C是一款單輸出可編程直流電源，主要規格為32V/110A/1500W。它屬於IT6700H寬範圍係列，采用自動寬範圍輸出技術，可在固定功率下提供更大的輸出電壓或電流範圍。標配RS232、USB、GPIB三種通信接口，兼具桌麵和係統集成特性。

二、後麵板接口布局總覽

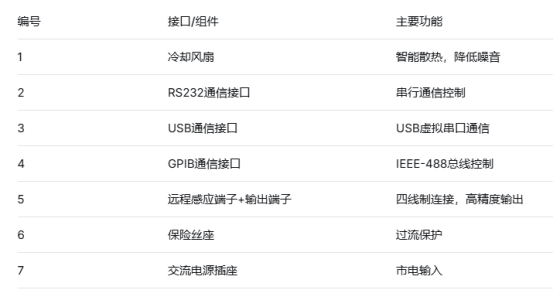

根據IT6700係列用戶手冊，IT6724C後麵板從左至右主要包含以下接口和組件：

三、各接口功能詳解

1. 冷卻風扇

位於後麵板左側，采用智能型風扇控製技術。風扇轉速根據內部溫度和輸出功率自動調節，在保證散熱效果的同時有效降低噪音和節約能源。日常使用中應確保風扇進風口無遮擋，定期清理灰塵。

2. RS232通信接口

采用DB9公頭連接器，是工業控製領域廣泛使用的串行通信接口。

引腳定義：

引腳2：TXD（發送數據）

引腳3：RXD（接收數據）

引腳5：GND（信號地）

引腳8：RTS（請求發送）

通信參數設置：可通過前麵板(Shift)+Menu鍵進入係統菜單，在SYST SET\COMM選項中配置：

波特率：可選4800、9600、19200、38400、57600、115200

數據位：8位

停止位：1位

校驗位：可選擇None、Even、Odd

連接注意事項：需使用標準的RS232直連串口線，切勿使用Null Modem（交叉）串口線。

3. USB通信接口

采用USB-B型接口，用於連接電腦實現遠程控製。IT6724C的USB接口符合USB488協議（基於USBTMC標準），支持REN_CONTROL、GO_TO_LOCAL等接口功能，並能接收TRIGGER觸發命令。首次連接時需安裝驅動程序，係統識別為虛擬COM口後即可通過SCPI命令進行通信。

4. GPIB通信接口

標準的IEEE-488接口，適用於需要與多台GPIB設備集成的自動化測試係統。

地址設置：GPIB地址範圍為0~30，可通過前麵板(Shift)+Menu鍵進入係統菜單設置。地址存儲在非易失性存儲器中，斷電不丟失。連接時需使用IEEE488總線，並確保接口螺絲擰緊以保證接觸可靠。

5. 遠程感應端子與輸出端子

這是IT6724C實現高精度輸出的關鍵接口。

輸出端子：位於後麵板右側的紅色（正極）和黑色（負極）接線柱，用於連接負載。

遠程感應端子（Sense）：位於輸出端子側麵的小端子，用於四線製連接（Kelvin連接）。其作用是直接檢測負載端的電壓，補償大電流輸出時測試線纜上的壓降，確保負載獲得準確的設定電壓。

連接方法：

將Sense+連接到負載正極端

將Sense-連接到負載負極端

確保Sense線與被測點可靠接觸

6. 保險絲座

位於交流電源插座下方，內置電源輸入保險絲。IT6724C在220VAC輸入時使用的保險絲規格為T15AT 250V。如需更換保險絲，可用一字螺絲刀插入保險絲座卡槽，旋轉後拔出舊保險絲，更換同規格新品後推回原位即可。

7. 交流電源插座

標準IEC三相電源插座，用於連接市電。IT6724C支持全球通用電壓輸入，具體範圍請參考機身銘牌。

五、常見問題與解決方案

Q1：電腦無法識別USB接口？

檢查：

USB線纜是否支持數據傳輸（不要僅使用充電線）

是否已安裝驅動程序

嚐試更換USB端口

Q2：RS232通信無響應？

排查：

確認串口線為直連線，非交叉線

檢查波特率、校驗位等參數是否與軟件設置一致

驗證電腦COM端口號是否正確

Q3：遠程感應功能無效？

可能原因：Sense線未正確連接或接觸不良。確認Sense+接負載正極，Sense-接負載負極，且接觸可靠。

Q4：保險絲頻繁燒斷？

可能原因：電源輸入電壓異常或內部故障。檢查市電電壓是否穩定，如排除外部原因需送修檢測。
