在射頻測試領域，矢量網絡分析儀（VNA）是最精密的測量工具之一。 然而，當儀器出現顯示異常、測量結果紊亂或係統卡頓時，很多工程師的第一反應是“重啟試試”。實際上，對於是德科技（Keysight）的矢量網絡分析儀而言，“重置係統”是一個包含多個層次的操作，從一鍵恢複預設值到深度係統恢複，各有不同的應用場景。本文將為您詳細解析是德矢量網絡分析儀的係統重置方法，幫助您在遇到問題時，能夠準確選擇並正確執行相應的重置操作。

一、為什麽需要重置係統？常見應用場景

在深入操作步驟前，深夜福利AV先明確重置係統的主要用途：

快速複位：消除前次測試的所有設置，避免參數殘留影響新測試

標準化操作：確保每次測試都從相同的基準狀態開始，提高測試一致性

故障排查：當儀器出現顯示異常、測量不準或操作卡頓時，可嚐試通過複位解決問題

多用戶協作：不同工程師使用時，可快速恢複到統一標準

係統崩潰恢複：當軟件故障導致儀器無法正常工作時，需要更深度的係統恢複

二、基礎重置：Preset預置功能詳解

對於日常使用中的大多數情況，Preset（預置）功能是最常用、最安全的係統重置方式。

1. 標準Preset操作

幾乎所有是德科技的網絡分析儀（如E5071C、E5061B、PNA係列等）都在前麵板配備了物理Preset按鍵。隻需直接按下該按鍵，儀器即可快速恢複到預定義的默認狀態。

2. 預設模式選擇

是德網絡分析儀通常提供兩種預置模式，用戶可根據需求進行配置：

出廠預置（Factory Preset）：完全恢複到廠商定義的標準狀態

適用場景：需要完全標準化的測試環境、儀器出現異常時、不同測試項目間的切換

用戶預置（User Preset）：恢複到用戶自定義的標準狀態

優勢：保留用戶常用配置、節省重複設置時間、符合特定測試標準要求

3. 高級設置：控製確認對話框

部分用戶可能發現按下Preset鍵後直接執行複位，沒有確認提示。實際上，這是可配置的選項：

操作路徑：按System（係統）鍵 → 選擇Misc Setup（其他設置）→ Preset Setup（預置設置）→ 點擊Confirm（確認）選項

可選項：勾選——顯示確認/取消按鈕；取消勾選——直接執行Preset功能

4. 創建用戶預置文件

如需使用用戶預置功能，首先需要保存自定義狀態：

將儀器設置到希望保存的狀態（包括頻率範圍、功率電平、校準狀態等）

按Save/Recall（保存/調用）鍵

選擇Save State → User Pres

輸入文件名並確認保存

三、硬件複位：針對更深層次問題

如果軟件層麵的Preset無法解決問題，或者儀器完全無響應，可考慮硬件複位。

E5071A等早期型號的硬件複位步驟：

關閉電源：確保分析儀的電源完全關閉

找到複位按鈕：在分析儀的背麵或側麵尋找標有“Reset”或類似標識的小孔或按鈕

執行複位：使用適當工具（如牙簽、筆尖）長按複位按鈕約10秒，直到指示燈開始閃爍或儀器重新啟動

請注意：不同型號的硬件複位位置可能不同，建議查閱具體型號的操作手冊。

四、軟件層麵的恢複出廠設置

當需要徹底清除所有配置和測量數據時，可通過軟件菜單執行恢複出廠設置。

通用操作步驟：

連接控製設備：通過GPIB、以太網或USB連接到計算機，使用Keysight Connection Expert等軟件登錄分析儀管理界麵

訪問設置菜單：在登錄界麵中找到“設置”或“配置”菜單

執行恢複出廠設置：尋找“恢複出廠設置”或類似選項，按提示操作

重啟儀器：完成操作後重啟儀器使更改生效

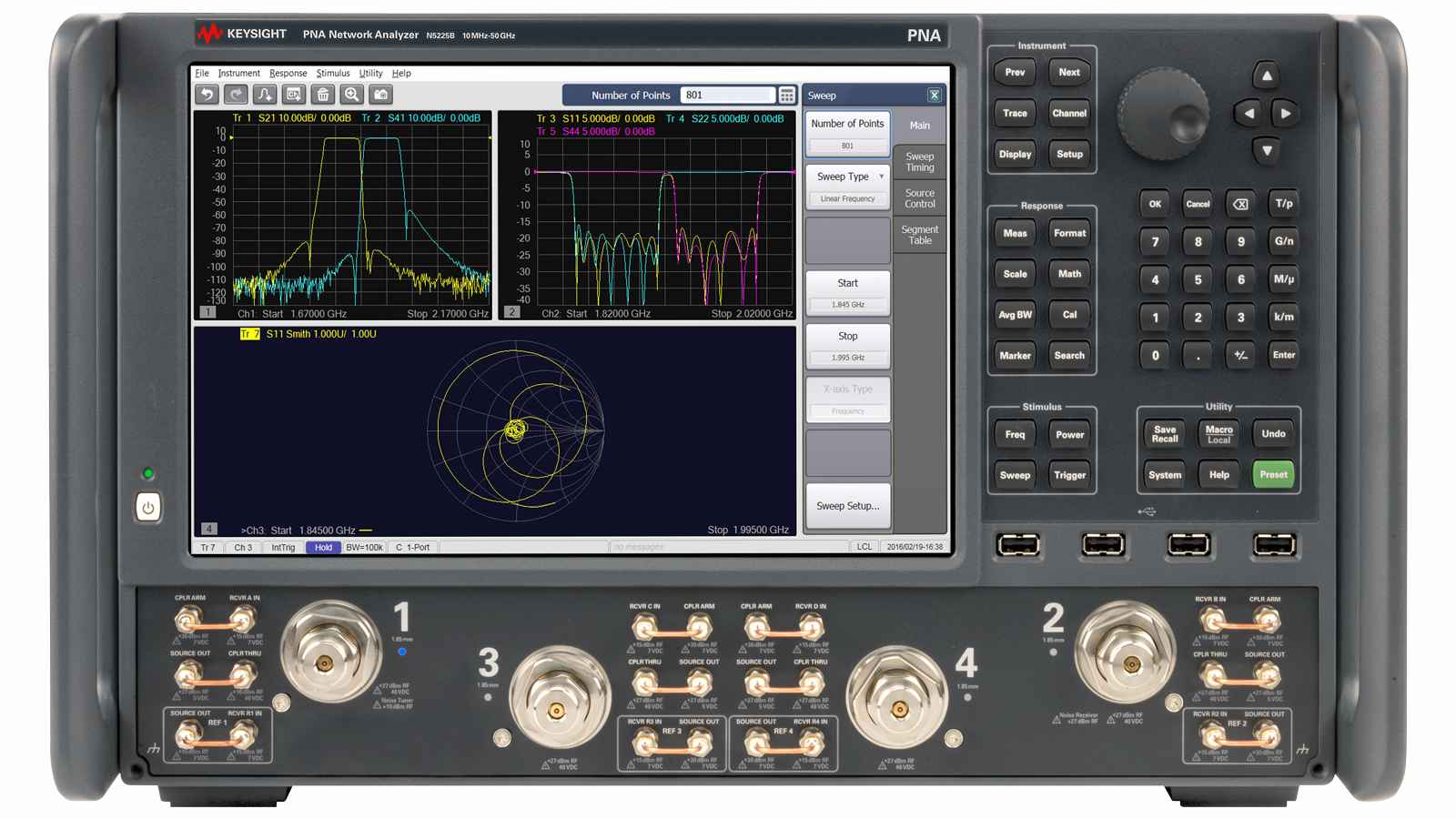

PNA係列的特殊操作：

對於是德PNA係列（如N5231B），前麵板通常配有Default（默認）鍵，按下即可將儀器設置恢複至出廠默認狀態。

五、極端情況：係統恢複與重裝

當儀器出現係統崩潰、無法啟動或固件升級失敗時，需要更徹底的係統恢複（System Recovery）。

適用場景：

係統崩潰無法進入測試界麵

軟件故障導致儀器卡頓或死機

固件升級失敗

以B1500A半導體分析儀為例的係統恢複流程（可作為參考）：

準備工作：備份用戶數據，記錄計算機名和用戶賬戶信息

進入恢複模式：開機前按F8鍵，選擇係統恢複選項

執行恢複：按提示選擇恢複操作，係統將C盤恢複至出廠狀態

後續設置：重新設置計算機名、添加用戶賬戶、恢複數據庫

重要提醒：係統恢複會刪除所有用戶數據，務必提前備份。此類操作相對複雜，建議在專業技術人員指導下進行。

六、重置後仍異常？可能是硬件故障的信號

如果多次重置係統後，儀器仍出現以下問題，很可能存在硬件層麵的故障：

測量數據不準、不穩定

基線異常

自檢報錯（如“phase lock CAL failed”）

開機死機或無法啟動
