測量高壓或市電是示波器使用中最危險的場景之一。操作不當不僅會損壞示波器和探頭，更可能導致人身傷害甚至生命危險。很多工程師對低壓電路測量非常熟悉，但麵對220V市電或更高電壓時，往往沿用低壓測量的習慣，這是極其危險的。今天深夜福利AV就來詳細講解使用泰克示波器測量高壓或市電時的安全規範、探頭選擇方法和實操注意事項。

一、首先明確：普通無源探頭不能直接測量市電

這是一個必須首先強調的安全底線。泰克示波器標配的普通無源探頭（如10X探頭）的接地端通常是連接到示波器外殼和電源地線的。如果你用這種探頭去測量市電的火線，探頭的接地夾如果接觸到零線或大地，就會形成短路，產生巨大的電流，可能燒毀探頭、示波器，甚至造成觸電。

此外，普通無源探頭的最大輸入電壓通常標稱在300V RMS左右，但這是指探頭尖端對地的電壓，而且這個指標隨著頻率升高會降低。直接測量市電（220V RMS，峰值約311V）已經接近或超過探頭的安全極限。更危險的是，如果探頭接地端誤接到火線，整個示波器外殼都會帶電，造成嚴重的安全事故。

因此，絕對不要用普通無源探頭直接測量市電或高壓信號。

二、選擇合適的高壓探頭

測量高壓或市電，必須使用專門設計的高壓探頭。常見的有以下幾種：

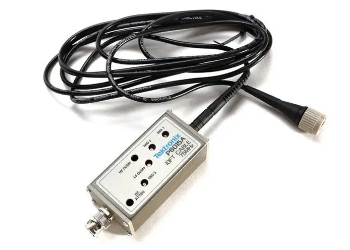

高壓差分探頭：這是測量高壓信號最常用、最安全的選擇。高壓差分探頭有兩個輸入端，分別連接到被測信號的兩端（如市電的火線和零線），輸出的是差分信號，與示波器接地隔離。這樣，示波器的接地端不會與被測高壓有任何電氣連接，從根本上避免了短路和觸電風險。泰克提供多種高壓差分探頭，如P5200A、P5205A、THDP0200等，具有不同的電壓範圍和帶寬。

高壓差分探頭的典型參數包括：最大差分電壓（如1000V、1500V等）、最大共模電壓、帶寬、衰減比等。選擇時要確保探頭的電壓範圍覆蓋被測信號的最大值，並留足餘量。

高壓無源探頭：某些泰克高壓無源探頭（如P6015A）可以測量高達20kV的電壓，但它們的接地端仍然是連接到示波器地的，因此隻能用於測量對地電壓，不能用於浮地測量。測量市電時，如果示波器接地良好，可以使用高壓無源探頭測量火線對地的電壓，但必須確保接地夾可靠連接到大地，且探頭絕緣良好。

隔離探頭：隔離探頭采用光電隔離或變壓器隔離技術，輸入端與輸出端完全電氣隔離，可以安全地測量浮地高壓信號。泰克提供多種隔離探頭，如TIVP係列，適用於測量功率器件開關波形、浮地柵極驅動等。隔離探頭價格較高，但安全性和性能更好。

三、理解探頭的電壓-頻率降額曲線

所有高壓探頭都有一個最大輸入電壓指標，但這個指標並不是恒定的。隨著信號頻率的升高，探頭內部元件的耐壓能力會下降，允許的最大電壓會降低。因此，在選擇探頭時，必須查看探頭的電壓-頻率降額曲線，確保在被測信號的頻率和幅度下，探頭處於安全區域。

例如，一個標稱1000V RMS的高壓差分探頭，在低頻（如50Hz）下可以承受1000V，但在1MHz時可能隻能承受200V。如果你測量的是一個高壓高頻信號（如開關電源的開關節點，頻率數百kHz，電壓數百V），就必須確認探頭在該頻率下的降額值是否足夠。

四、測量市電的安全操作流程

以下以測量220V市電為例，說明安全操作步驟：

第一步，準備合適的高壓差分探頭。確認探頭型號和電壓範圍覆蓋220V RMS（峰值311V）。將高壓差分探頭的輸出端連接到泰克示波器的輸入通道。

第二步，連接探頭輸入端。將高壓差分探頭的兩個輸入夾（或鉤）分別連接到市電的火線和零線。注意：連接前務必確認市電已斷電，連接牢固後再通電，避免帶電操作。

第三步，設置示波器。將示波器通道的探頭衰減設置與高壓差分探頭的衰減比一致（如100X或500X）。將通道耦合設置為AC（觀察交流波形）或DC（觀察包含直流分量的波形）。調整垂直檔位，使波形顯示在屏幕內。通常220V市電的峰值約311V，如果探頭衰減100X，示波器輸入端電壓約3.11V，垂直檔位可以設置在500mV/格或1V/格。

第四步，觀察波形。市電波形應為50Hz的正弦波，峰值約311V，有效值220V。注意觀察波形是否有明顯失真、諧波或幹擾。

第五步，測量完成後，先斷電，再拆除探頭連接。不要帶電拆卸。

五、浮地測量的危險性

很多工程師在測量開關電源的初級側時，習慣性地將示波器的接地端斷開（使用三腳轉兩腳插頭或剪斷地線），試圖進行“浮地測量”。這種做法極其危險，因為示波器外殼會帶上被測點的電位，操作人員接觸示波器外殼時可能觸電。同時，示波器內部的接地屏蔽也會失效，測量結果不可靠。

正確的做法是使用高壓差分探頭或隔離探頭進行浮地測量。這些探頭可以在不切斷示波器接地的情況下，安全地測量浮地信號。如果你需要測量開關電源初級側的MOS管漏極波形、變壓器初級電壓等，務必使用差分探頭。

六、接地安全與探頭損壞預防

確保示波器接地良好：示波器電源線應使用帶接地線的三腳插頭，並插入接地良好的插座。良好的接地是安全測量的基礎。

使用探頭時不要超過電壓範圍：在測量前確認被測電壓的最大值（包括瞬態尖峰），確保探頭在安全範圍內。

避免在潮濕或導電環境中操作：高壓測量應在幹燥、絕緣的環境中進行，操作人員應站在絕緣墊上。

定期檢查探頭絕緣：高壓探頭的絕緣層如果有破損、裂紋，應立即停止使用。探頭的接地夾和連接線也應完好無損。

七、實際案例與經驗分享

一位客戶在測量一個380V三相電的波形時，使用了普通的10X無源探頭，結果探頭接地夾碰到火線，瞬間短路，探頭燒毀，示波器輸入通道損壞。後來深夜福利AV建議他更換為高壓差分探頭，並進行了安全培訓。此後他再也沒有出過類似事故。

另一位客戶在測量一個電動汽車充電模塊的直流母線電壓（約800V），由於沒有合適的探頭，他試圖用多個普通探頭串聯測量。深夜福利AV及時製止，並推薦了合適的高壓差分探頭（如泰克THDP0200，最大差分電壓1500V），安全地完成了測量。

八、高壓測量中的常見問題解答

問：可以用普通探頭配合隔離變壓器測量市電嗎？

答：不推薦。雖然隔離變壓器可以隔離市電，但示波器接地端仍然可能與電路形成回路，存在安全隱患。使用高壓差分探頭才是安全的選擇。

問：高壓差分探頭的衰減比怎麽設置？

答：根據探頭實際的衰減比（如100X、500X）在示波器通道菜單中設置。有些智能探頭會自動識別，但手動確認更穩妥。

問：測量高壓時示波器需要特別設置嗎？

答：除了探頭衰減設置，建議將垂直檔位調整到合適範圍，避免波形削頂。同時注意示波器輸入端的最大電壓限製，避免過壓損壞。

問：高壓探頭需要定期校準嗎？

答：是的，高壓探頭作為測量設備，建議每年或每兩年進行一次校準，確保精度和安全性。深夜福利AV測試科技可以提供探頭校準服務，電話18682985902（同微信）。

問：不確定手裏的探頭是否適合測量高壓怎麽辦？

答：可以聯係深夜福利AV測試科技進行免費谘詢，深夜福利AV的工程師會根據你的測量需求（電壓、頻率、是否浮地）推薦合適的探頭型號，並指導安全操作。

結語

高壓測量容不得半點馬虎。正確選擇探頭、嚴格遵守安全規範，是保護人身安全和設備安全的前提。如果你在高壓測量中遇到任何疑問，或者不確定如何選擇高壓探頭，歡迎隨時聯係深夜福利AV測試科技。深夜福利AV提供泰克示波器和探頭的免費技術支持，十八年來在高壓測試領域積累了豐富的經驗。深夜福利AV的工程師可以通過電話18682985902（同微信）為你提供專業建議，幫助你在安全的前提下完成測量任務。

FAQ

問：普通無源探頭最大能測多高電壓？

答：一般10X無源探頭標稱最大輸入電壓約300V RMS，但實際使用時建議不要超過150V RMS，且隨頻率升高需降額。超過此範圍應使用高壓探頭。

問：測量市電必須用差分探頭嗎？

答：強烈建議使用高壓差分探頭。普通無源探頭接地端與示波器地相連，直接測量市電會短路，極其危險。高壓差分探頭隔離了接地，安全性高。

問：高壓差分探頭和高壓無源探頭有什麽區別？

答：高壓差分探頭兩個輸入端都浮地，可以測量差分信號或浮地信號，安全性好。高壓無源探頭接地端仍與示波器地相連，隻能測量對地電壓，不適合浮地測量。

問：探頭的電壓-頻率降額曲線在哪裏查看？

答：通常在產品數據手冊或探頭本體標簽上可以找到。如果不確定，可以聯係深夜福利AV測試科技查詢，電話18682985902（同微信）。

問：測量高壓時示波器需要接地嗎？

答：示波器必須通過電源線可靠接地。接地是安全的基礎，不要使用三腳轉兩腳插頭斷開接地。
