一、關於E4980AL阻抗分析儀

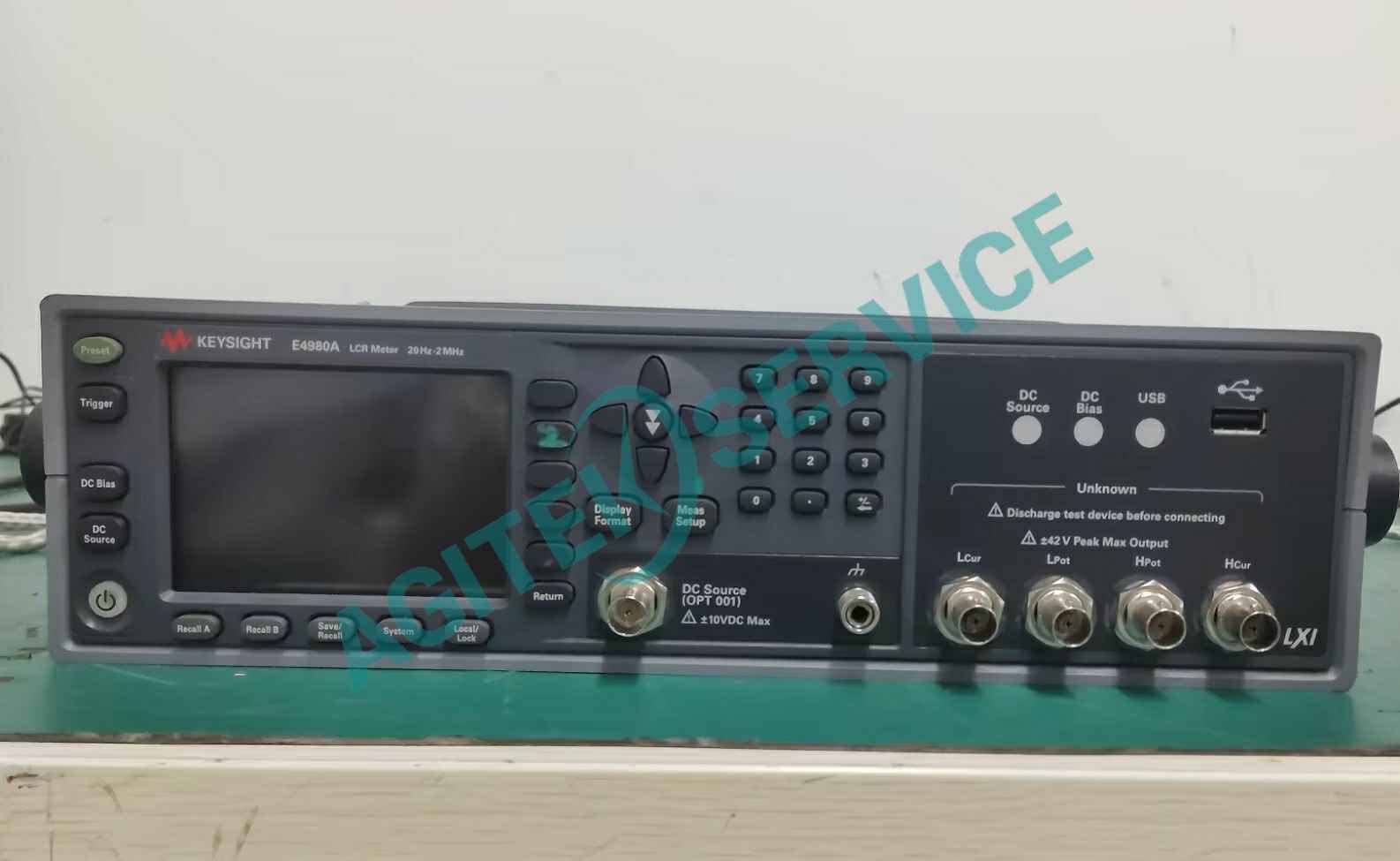

Keysight E4980AL是是德科技（原安捷倫）推出的一款精密LCR測試儀，頻率範圍覆蓋20Hz至300kHz/500kHz/1MHz，在任意頻率範圍內均能提供4位分辨率。該儀器結合了種類繁多的附件，適用於一般研發和生產環境中的各種元件和材料測量。然而，作為高精度電子測量儀器，E4980AL在使用過程中難免會遇到各種故障代碼和異常現象。下麵是深夜福利AV維修中心整理的常見故障代碼的含義及解決方法，幫助您在遇到問題時快速定位、有效處理。

二、常見故障代碼詳解及解決方法

1. OVERLOAD（過載）—— 最常見的故障提示

故障現象：儀器開機或測量時顯示屏出現“OVERLOAD”提示，返回值為“9.9E37”。

可能原因：

UNKNOWN端子未連接任何被測件時，儀器可能檢測到過載；

測試信號電平超出了電壓/電流信號電平設置；

硬件故障：A/D轉換電路、放大電路、傳感器電路等硬件組件出現故障；

參數設置不正確，如測試頻率、測試電壓等超出了設備的正常工作範圍；

外部幹擾或電源不穩定。

解決方法：

檢查測量範圍設置：如果測量/DCR/DCI範圍設置為Hold（保持），請先啟用自動量程選擇最優範圍，然後再將範圍設為Hold，這通常能解決過載問題。

檢查測試信號電平：當測試信號電平超過電壓/電流信號電平設置時會出現此警告，建議適當降低測試信號電平設置。

檢查電源與連接：確保電源連接正確且穩定，檢查電源線和插頭是否損壞或鬆動；確保所有外部連接（如BNC接口、GPIB、USB和LAN口等）都已正確連接且沒有鬆動。

複位和重啟：嚐試對儀器進行複位操作；如果複位無效，斷開電源等待一段時間後重新開機。

檢查硬件：仔細檢查硬件連接，確保所有模塊和組件連接良好，檢查信號線屏蔽線是否接好。

聯係專業技術支持：如以上方法無效，建議聯係專業維修服務。

2. E43 Measurement failed（測量失敗）

故障現象：在校準過程中（OPEN校正或LOAD校正）顯示“E43 Measurement failed”。

解決方法：

在OPEN校正時出現此錯誤，可嚐試在部分頻率點（如100Hz、1kHz、1MHz等）測量OPEN狀態（關閉OPEN校正[OPEN OFF]），檢查是否滿足條件；

在LOAD校正時出現此錯誤，同樣可嚐試關閉LOAD校正[LOAD OFF]進行檢查；

如果問題持續，可能是校準件或測試夾具存在問題，建議檢查校準件狀態。

3. Power on test failed（開機自檢失敗）

故障現象：開機時係統消息區顯示“Power on test failed”；儀器可能進入Service Mode（服務模式），此時顯示屏字符變為黃色，所有前麵板按鍵不可用。

可能原因：

開機自檢檢測到硬件故障；

後麵板接口板被移除或未正確安裝。

解決方法：

檢查後麵板接口板是否安裝正確，如有鬆動請重新安裝後再開機；

確認電源線正確插入，保險絲未熔斷；

如果問題持續存在，可能涉及硬件故障，需要專業維修。

4. SCPI/遠程控製相關錯誤

-211 Trigger ignored（觸發被忽略）

現象：儀器接收到觸發命令（“:TRIG”）或外部觸發信號，但由於時機條件不滿足（如儀器未處於等待觸發狀態）而被忽略。

解決方法：調整設置，確保在儀器進入等待觸發狀態後再發送觸發命令或外部觸發信號。

-222 Data out of range（數據超出範圍）

現象：接收到的數據元素超出了本儀器定義的範圍。

解決方法：檢查命令參數是否在有效範圍內，特別是整數類命令參數不能超出-2147483648至+2147483647的範圍。

-220 Parameter error（參數錯誤）

現象：參數相關的錯誤。

解決方法：檢查命令中的參數格式和數值是否正確。

5. Calibration secured（校準保護）- 錯誤碼261

現象：設備處於校準保護狀態，不能執行校準。

解決方法：需要解除校準保護狀態才能進行校準操作，通常需要特定的權限或密碼。

三、其他常見故障現象及排查思路

除了上述具體故障代碼外，E4980AL還可能出現以下故障現象，按問題類型歸納如下：

電源故障：典型現象為無法正常開機、上電無反應。初步排查建議檢查電源線、保險絲、電源插座。

顯示故障：典型現象為花屏、黑屏、顯示異常。建議檢查連接線纜，重啟儀器。

輸入端故障：典型現象為阻抗異常、無信號、信號幅度異常。建議檢查測試線纜、BNC接口是否接觸良好。

按鍵故障：典型現象為按鍵無反應、調節旋鈕無響應。建議檢查是否處於按鍵鎖定狀態。

測試分析故障：典型現象為頻率、相位測試異常。建議檢查測試參數設置，進行校準。

接口故障：典型現象為不認存儲介質、無法與控製係統聯機。建議檢查GPIB、USB、LAN連接。

開機報錯/反複重啟：典型現象為開機有報錯信息、反複重啟或死機。建議檢查電源穩定性，嚐試進入安全模式。

此外，如果比較器功能開啟時每次測量完成都發出蜂鳴聲且持續不斷，可能是極限範圍設置不當，請檢查極限範圍設置是否正確。

四、深夜福利AV測試科技——您的專業維修後盾

當您按照上述方法排查後問題仍未解決，或者故障涉及硬件層麵時，請不要自行拆卸設備——E4980AL內部電路精密複雜，非專業操作可能造成二次損壞。

深夜福利AV測試科技專注於電子測量儀器維修服務，可為您提供：

免費技術支持：遇到任何E4980AL故障問題，歡迎隨時電話谘詢；

免費故障檢測：專業工程師為您診斷故障原因；

芯片級專業維修：擁有一支訓練有素、經驗豐富的工程師團隊；

完備的檢測設備：配備各類型硬件檢測設備七十台套，專業化集成維修平台十二個；

快速響應：豐富的維修經驗確保快速定位故障、縮短維修周期。

服務熱線：18682985902（同微信）

更多維修案例與技術資料：www.sqpjzx.com

五、日常使用與維護建議

為減少故障發生頻率，延長儀器使用壽命，建議您：

定期檢查：定期檢查LCR表的外觀、連接線和接口等部件是否完好；

清潔防塵：定期清潔表麵和內部部件，使用柔軟的布或吸塵器，避免使用化學溶劑；

規範存儲運輸：放置在幹燥、通風、無腐蝕性氣體的環境中，避免高溫、高濕度或強磁場；

操作規範：進行任何調整前先關閉電源並斷開連接，確保安全。

溫馨提示：本文匯總的故障代碼及解決方法基於公開技術資料和維修實踐經驗整理。由於儀器固件版本不同，部分錯誤代碼的具體表現可能略有差異。如您的設備遇到未列出的故障代碼，歡迎致電18682985902，深夜福利AV測試科技專業技術團隊將為您提供免費診斷支持。
