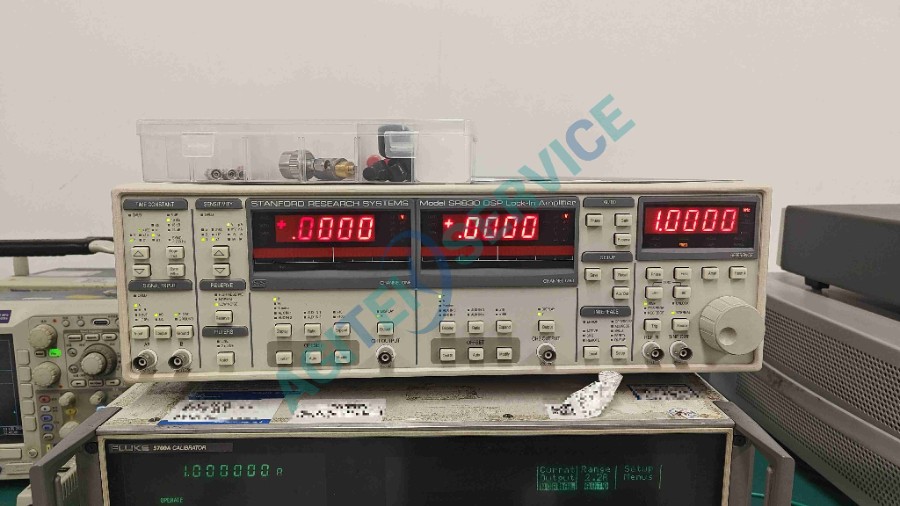

SR830鎖相放大器OVLD指示燈亮了怎麽辦？斯坦福鎖相放大器過載故障的完整排查指南
做微弱信號檢測的朋友都有過這樣的體驗：實驗正進行到關鍵時刻，一抬頭，發現斯坦福SR830鎖相放大器麵板上某個紅色的“OVLD”燈亮了。那一瞬間，心裏咯噔一下——是設置飛了，還是幾千塊的輸入板燒了？
先別慌，OVLD燈亮不一定是硬件損壞。 斯坦福研究係統公司（Stanford Research Systems, SRS）的SR830數字鎖相放大器在麵板上設置了4個相互獨立的過載監測區域，不同位置的燈亮，代表完全不同的故障層級。深夜福利AV逐個拆解：
一、輸入區域（A/B Input OVLD）亮起
這代表進入前端的模擬信號幅度超出了硬件承受極限。對於SR830鎖相放大器，電壓輸入模式下峰值超過±1.4V（約1Vrms）就會觸發過載。電流輸入模式的閾值則取決於增益檔位——1MΩ檔位下DC<10µA、AC<1.4µA；100MΩ檔位下DC<100nA、AC<14nA。
解法：立即降低信號源輸出；如果信號帶有直流偏置，請將輸入耦合方式從DC切到AC；若使用電流放大模式，檢查是否增益檔位過高導致運放飽和。
二、靈敏度區域（Sensitivity OVLD）亮起
這代表信號雖然進來了，但動態範圍超了。靈敏度設置定義了鎖相輸出的滿量程範圍（如±1µV、±10µV等），當信號幅度超出設定範圍，放大器發生削頂失真。
解法：手動提高靈敏度檔位（如切到500mV），或者按一下【Auto Gain】讓機器自動匹配。
三、時間常數區域（TC OVLD）亮起
很多人不理解解調後為什麽還會過載。SR830鎖相放大器通過設置時間常數控製輸出低通濾波器的帶寬，公式為：帶寬 f = 1/(2π × 時間常數)——例如時間常數為1秒時，濾波器帶寬約為0.16Hz。當TC區域的OVLD燈亮起，表示濾波器輸入信號過大，已超過其線性處理範圍。
解法：適當降低動態儲備等級（如從High降到Normal），或略微增大時間常數，增加濾波器滾降斜率（roll-off）。
四、顯示/輸出區域（CH1/2 OVLD）
這個燈亮最“虛驚一場”。它表示內部數據有效，但顯示拓展（Display Expand） 倍數太大，導致換算後的模擬輸出去驅動外部設備時超過了±10V的輸出極限。
解法：減小顯示放大倍數，或者調高靈敏度檔位。
關鍵診斷技巧：如何區分“軟過載”和“硬損壞”
如果SR830鎖相放大器在懸空（無輸入）狀態下依然亮OVLD，不要猶豫，這大概率是硬件問題。SRS官方技術文檔明確指出：“紅色過載LED持續亮起，最可能是鎖相放大器前端晶體管和運算放大器損壞” 。
有維修案例顯示，一台斯坦福SR830數字鎖相放大器在空載狀態下，靈敏度設在2mV以下時就報OVLD。另一個典型案例是：某院校送修的SR830持續顯示“OVERLOAD”過載提示，即使將靈敏度調至最大檔位也無法消除。特別值得注意的是，當輸入模式切換至DC時過載現象消失，但切換至AC模式時過載提示立即重現。工程師拆機檢測後，最終確定故障根源為控製板模擬單元損壞。
根據維修指南，電壓輸入信號路徑中的第一級有源器件是NPD5564 FET。電壓輸入信號路徑中的第一級有源器件一旦損壞，整個鎖相放大器的微弱信號檢測能力將大打折扣。
如果您遇到此類疑似硬件硬傷，切勿反複重啟——反複上電可能造成二次損傷。歡迎隨時聯係深夜福利AV的免費技術支持（18682985902 同微信） ，深夜福利AV可以幫您快速問題。
