在射頻測試領域，頻譜分析儀（簡稱“頻譜儀”）是工程師最信賴的“千裏眼”，用於捕捉和分析從通信基站到航空航天設備的各種信號。當您發現頻譜儀出現信號頻率讀數忽高忽低、譜線在屏幕上左右晃動，或者測試結果與預期嚴重不符時，這便是典型的“信號漂移不準”故障。麵對這種情況，不必慌張，接下來深夜福利AV測試科技將為您係統梳理常見原因與排查方法。

一、為什麽頻譜儀會出現“漂移”和“不準”？

頻譜分析儀的核心工作原理依賴於本地振蕩器（LO，即本振）。儀器內部有一個掃頻振蕩器，其輸出信號與被測信號在混頻器內進行差頻變換，從而識別出信號的頻率和幅度。為了保證測量精度，本振電路通常采用了鎖相頻率合成技術，即通過一個鎖相環（PLL）將本振信號鎖定到一個高精度的參考信號上。

當這個鎖相環出現異常，或者參考時基發生偏移時，就會產生信號漂移不準的現象。常見的故障表現包括：頻率讀數全頻段係統性偏差、開機一段時間後頻率讀數明顯變化、測標準信號時譜線抖動或出現錯誤代碼等。

二、信號漂移不準的三大類原因與排查步驟

（一）參考頻率與本振信號源故障——最常見核心原因

參考頻率模塊是頻譜儀的“心髒”。若內部時基晶振因元器件老化、長期未校準或遭受運輸振動，其頻率穩定性會下降，導致全頻段發生係統性偏差。此外，本振板或YTO（釔鐵石榴石調諧振蕩器）組件損壞也會導致頻率失鎖或漂移。

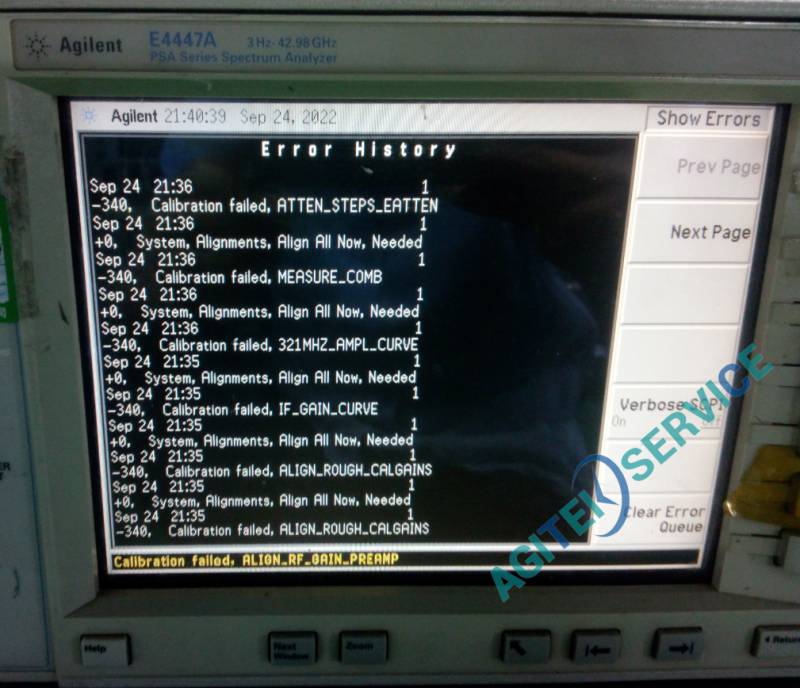

排查建議：檢查儀器自檢結果是否出現“LO UNLOCK”（本振失鎖）或“Reference Frequency Error”等錯誤代碼。運行頻率校準程序（CAL Freq），觀察校準是否能夠完成。

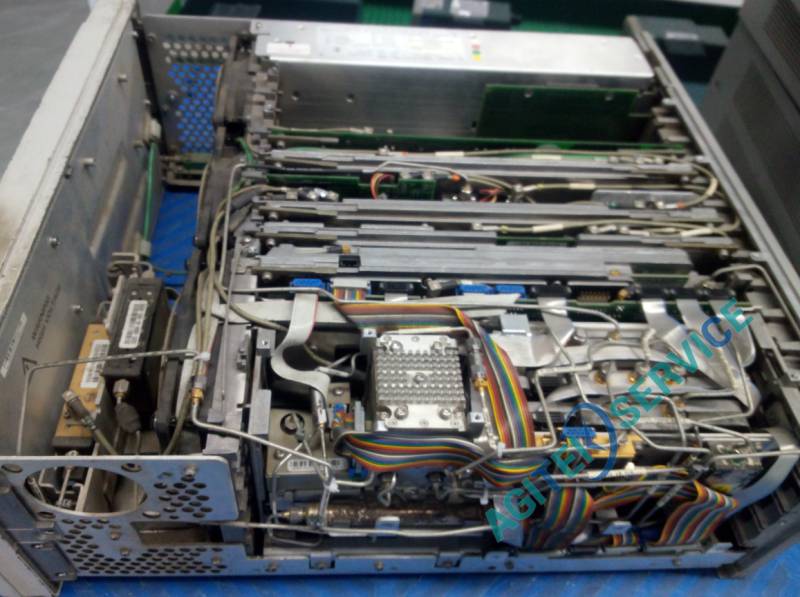

典型案例：某院校送修的安捷倫E4403B頻譜儀開機自檢報錯LO UNLOCK和Reference Frequency Error。經檢測發現A8板的第一本振參考信號頻率不穩，最終定位到第一本振YTO輸入端的1/2分頻器損壞，導致本振輸出不穩。修複該分頻器後，自檢通過，儀器恢複正常。另一台E4405B頻譜儀同樣因射頻模塊損壞導致自校準失敗、本振失鎖，更換損壞元件並清理內部積灰後，各項指標均恢複正常。

（二）射頻通道組件性能下降——導致幅度不準、信號異常

當頻譜儀顯示底噪抬升、特定頻段響應異常，或測試已知標準信號時讀數誤差很大，通常是由於射頻通道上的衰減器、混頻器或濾波器等元件性能下降所致。特別是輸入衰減器觸點氧化或磨損，會直接導致信號衰減不準。YTF（釔鐵石榴石濾波器）組件老化也會引起頻響超差或特定頻段幅度偏低。

排查建議：通過標準信號源注入法進行逐級檢測：輸入已知幅度和頻率的信號，從輸入端開始，沿信號通路逐級測量中頻輸出，定位異常模塊。

典型案例：某企業送修的羅德與施瓦茨FSV3044頻譜儀出現測量不準、自校準失敗，經檢測為射頻電路總增益偏低，導致自校準時補償量超過允許範圍。維修射頻組件後，自校準恢複正常。另一台N9020B頻譜儀全頻段測不到信號，排查發現前端板和YTF組件均有損壞，更換修複後全頻段測試信號正常。

（三）環境因素與使用不當——最常見的人為原因

測試環境溫度大幅波動或儀器未充分預熱就執行測量，內部電子元件的性能尚未穩定，會直接影響測量的準確性。依據頻譜儀使用規範，高精度測量前至少應預熱30分鍾，使內部基準源（如OCXO，恒溫晶振）達到穩定狀態。強烈的電磁幹擾、鬆動的連接器或阻抗不匹配等，都可能誘發“漂移”現象。即便是經驗豐富的工程師，有時也會忽略連接器的一個小鬆動，導致40GHz的高頻信號大幅泄露，進而引起讀數波動。

排查建議：確保環境溫度在15-30℃範圍內，充分預熱儀器。檢查所有射頻電纜、轉接頭是否擰緊，確認阻抗匹配（50Ω/75Ω）無誤，並遠離大功率設備等強電磁幹擾源。

三、快速自查與應急恢複

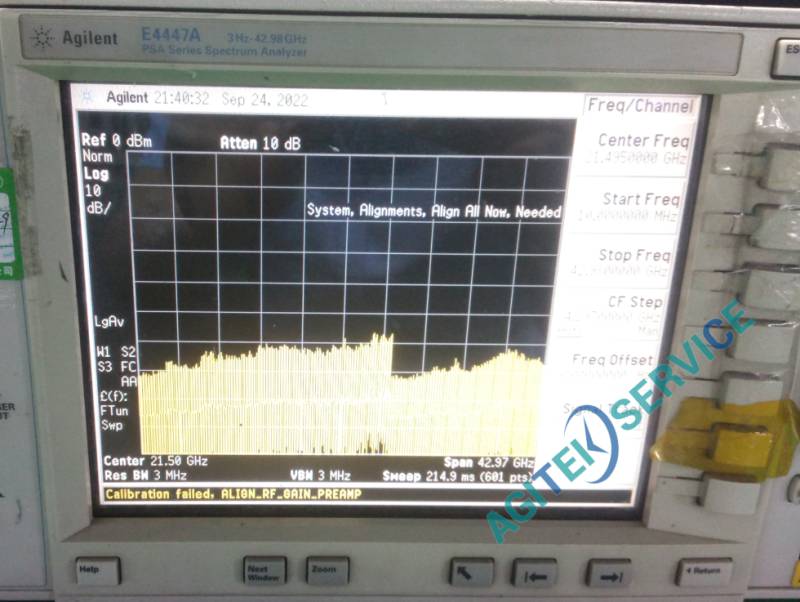

當頻譜儀出現輕微的“不準”時，首先嚐試完全斷電重啟，排除瞬時幹擾引發的“軟故障”；其次檢查並執行儀器內置的自校準程序（包括頻率校準、幅度校準、YTF校準）；若自校準過程中屏幕提示錯誤或無法完成，可嚐試調回上一次的校準數據以恢複基本功能。

四、專業排查與維修——深夜福利AV測試科技助力

如果上述簡單排查無法解決問題，或自校準反複失敗、同一錯誤代碼重複出現，則基本可判定為硬件故障。此時，尋求專業維修是最高效、最安全的選擇。

深夜福利AV測試科技有限公司（成立於2008年）專注於測試測量儀器維修與技術服務。公司具備對泰克（Tektronix）、是德（Keysight/安捷倫）、羅德與施瓦茨（Rohde & Schwarz）、深夜网站在线播放（Fluke）、深夜成人在线观看（Keithley）及安立（Anritsu）等數十家國內外知名品牌頻譜分析儀的芯片級維修能力，擁有專業的維修設備70多台套及自動化校準軟件。無論您使用的是RS FSV係列、Keysight N9000B/N9010A/N9020B、Agilent E係列，還是Tektronix的頻譜分析儀，深夜福利AV測試科技均可提供精準的故障診斷與維修服務。

在頻譜儀信號漂移不準的維修方麵，深夜福利AV測試科技擁有豐富的實戰經驗，能夠精準處理本振失鎖、參考時基失效、射頻組件損壞及軟件校準算法崩潰等複雜故障，並配備高精度校準係統，確保維修後的儀器性能完全恢複至出廠指標。
