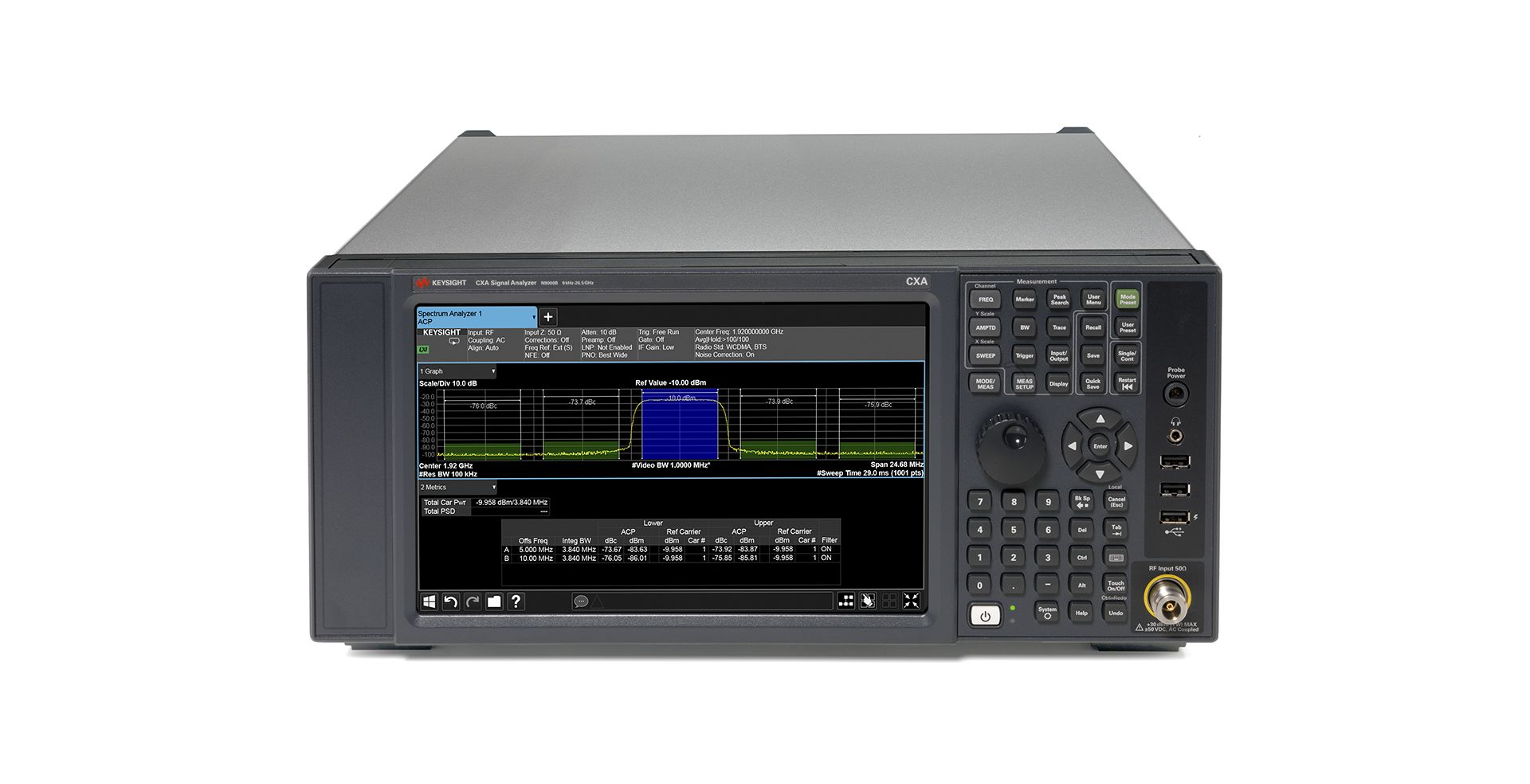

頻譜分析儀測試頻率的本質是將時域信號轉換為頻域顯示，讓用戶能夠直觀地觀察信號在頻率軸上的分布特性。安捷倫頻譜分析儀（現已歸屬於是德科技）憑借其精確的頻率基準和穩定的本振係統，在頻率測量方麵表現出卓越的準確性和重複性，下麵是深夜福利AV測試科技整理的測試頻率方法，如需技術協助可聯係18682985902（同微信）

一、頻率測量的核心參數：

頻率精度：受內部時基精度影響

頻率分辨率：取決於分辨率帶寬（RBW）

頻率跨度：決定觀測的頻率範圍寬度

中心頻率：顯示屏中心的頻率值

二、基礎頻率測試步驟

1. 連接與準備

正確連接信號：

使用50Ω阻抗匹配的同軸電纜

確保連接器牢固緊固（聽到“哢嗒”聲）

對於高功率信號，先接衰減器再接入儀器

檢查輸入幅度不超過儀器最大輸入（通常+30 dBm）

開機預熱：

安捷倫頻譜儀需要至少30分鍾預熱時間

確保達到最佳頻率穩定性

觀察內部參考源鎖定指示燈

2. 基本頻率測量方法

方法一：峰值搜索自動測量

設置合適的中心頻率和跨度

按【PEAK SEARCH】鍵

儀器自動定位最高信號峰值

屏幕顯示峰值對應的頻率和幅度值

適用場景：快速定位未知信號

方法二：手動標記測量

按【MARKER】鍵激活標記

使用旋鈕或方向鍵移動標記至信號峰值

讀取標記處頻率值

可按【MKR →】→【Center Freq】將信號置中

適用場景：精確測量特定信號

方法三：Δ標記相對測量

設置主標記在參考信號上

按【Δ】鍵激活相對測量

移動第二個標記至目標信號

直接讀取頻率差值和幅度差值

適用場景：測量頻率間隔、偏移量

三、高級頻率測試技巧

1. 提高頻率測量精度

優化RBW設置：

測量單頻信號：RBW設置為信號寬度的1/10

測量相近信號：RBW ≤ 頻率間隔的1/3

一般原則：RBW越小，頻率分辨率越高

平衡考慮：小RBW會增加掃描時間

使用頻率計數功能：

按【MEAS】→【Frequency Count】

設置合適的觸發條件

儀器啟用高精度計數器模式

可獲得最高0.1 Hz級別的頻率精度

注：部分型號需選件支持

校準參考振蕩器：

定期送廠家校準（建議每年一次）

使用外部高精度參考源（如GPS馴服鍾）

開啟自動頻率校準（AFC）功能

2. 特殊信號頻率測量

測量跳頻信號：

設置跨度覆蓋整個跳頻範圍

選擇峰值檢測器（Peak Detect）

使用最大保持（Max Hold）跡線

適當增加掃描時間

通過標記讀取各頻點頻率

測量調製信號載頻：

設置足夠窄的RBW（如1 kHz）

使用平均值（Average）跡線模式

將標記置於調製信號中心

或使用載波測量專用功能

測量噪聲中的弱信號：

減小RBW提高信噪比

開啟前置放大器（如配備）

使用視頻平均功能

適當增加輸入衰減避免混頻器過載

3. 自動頻率測量功能

多信號自動測量：

按【MEAS】→【Peak Table】

設置閾值和峰值數量

儀器自動識別並列出所有峰值頻率

可按頻率或幅度排序

信道功率頻率測量：

按【MEAS】→【Channel Power】

設置信道帶寬和間隔

儀器自動計算各信道中心頻率和功率

特別適用於通信標準測試

四、不同型號的特殊功能

E4400B係列

內置頻率計數器選件

高穩定性時基選項

自動峰值測量快捷鍵

N9000A係列

實時頻譜分析功能

頻率模板觸發（FMT）

更寬頻率範圍覆蓋

N9320B係列

入門級經濟型號

基礎頻率測量功能完整

適合教育和小型實驗室

五、頻率測量誤差分析與修正

主要誤差來源

儀器誤差：時基精度、頻率參考穩定性

設置誤差：RBW設置不當、掃描點數不足

操作誤差：標記放置不準、信號過載

環境誤差：溫度變化、電磁幹擾

誤差修正方法

頻率偏移校準：

測量已知精確頻率的標準源

計算測量值與真實值的差值

在儀器中設置頻率偏移校正

驗證校正後的測量精度

溫度補償：

在恒定溫度環境中測量

使用帶溫度補償的型號

避免儀器溫度快速變化

六、實際應用場景

1. 無線通信設備測試

基站頻率測試：

載波頻率精度驗證

鄰信道頻率間隔測量

頻率穩定度長期監測

移動終端測試：

發射頻率誤差（Freq Error）

調製頻偏測量

頻率切換時間測試

2. 射頻元件測試

濾波器測試：

中心頻率測量

通帶頻率範圍確定

阻帶頻率特性分析

振蕩器測試：

輸出頻率精度

頻率溫度穩定性

相位噪聲特性

3. EMC預測試

幹擾信號頻率定位

諧波頻率測量

雜散發射頻率分析

七、最佳實踐與技巧總結

操作技巧

先寬後窄原則：先大跨度搜索信號，再小跨度精確測量

合適RBW選擇：在分辨率與速度間找到平衡點

標記靈活使用：主標記、Δ標記、噪聲標記各有適用場景

跡線功能配合：最大保持、平均值功能增強測量可靠性

維護建議

定期校準：每年至少進行一次全麵校準

環境控製：在穩定溫度濕度環境中使用

連接檢查：定期檢查電纜和連接器狀態

軟件更新：保持儀器固件為最新版本

安全注意事項

絕不測量超過最大輸入功率的信號

靜電敏感器件需做好防護措施

高溫環境下注意儀器散熱

複雜測量前做好數據備份

八、常見問題解答

Q1：頻率測量不準確怎麽辦？

A：檢查時基設置、預熱是否充足、參考源是否鎖定，嚐試頻率計數功能。

Q2：如何測量頻率快速變化的信號？

A：使用實時頻譜分析功能（如配備），或減小跨度、使用峰值檢測模式。

Q3：小信號頻率難以確定？

A：減小RBW，開啟前置放大器，使用視頻平均，適當延長掃描時間。

Q4：多信號頻率如何同時測量？

A：使用峰值列表（Peak Table）功能，設置合適閾值和峰值數量。

掌握安捷倫頻譜分析儀的頻率測試功能，需要理論知識與實踐經驗的結合。從基礎的單頻信號測量到複雜的跳頻信號分析，正確的設置方法和操作技巧直接影響測量結果的準確性和可靠性。隨著無線通信技術的不斷發展，頻率測量的精度要求越來越高，深入了解儀器的各項功能並熟練運用，將幫助您在射頻測試工作中取得更好的成果。
